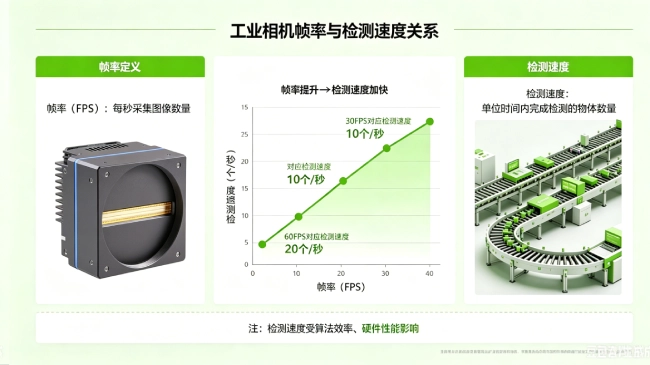

工业相机帧率和检测速度关系
深耕机器视觉自动化领域日久，便能读懂一组核心关联：工业相机帧率，是左右整套检测设备运行速率的核心硬件内核，但帧率与检测速度，从不是冰冷直白的正比等式。成像时序的流转、算法算力的承载力、车间产线的实况环境，三重维度彼此牵制、相互制衡，定义着二者适配边界。而在精度近乎苛刻的半导体赛道，吃透二者底层逻辑，亦是精进晶圆缺陷视觉检测产能、筑牢质检底线，从根源减少漏检、误检问题的关键所在。
通俗而言，我们常说的相机FPS帧率，便是设备每秒定格、采集完整画面的能力。帧率数值越高，单位时间捕捉的物料影像便越密集，如同人眼高频快速视物，捕捉细节更连贯。常规工况之下，二者呈现温和正向关联：低速/静态抽检工位，15-30FPS相机足以从容完成工件核验，适配慢节奏质检;高速流转的流水线之中，高帧率相机便能跟上物料行进节奏，同步完成批量筛查，提升单日检测体量。但我们始终要明晰，整机检测速度，是图像采集、信号传输、智能判别、结果输出环环相扣的闭环效率，帧率只是开篇采集一环，绝非撬动检测提速的万能钥匙。
如果经常去现场调试就会发现，帧率与成像质量、检测效率，始终存在难以规避的制衡博弈，这也是视觉从业者选型时极易踏入的误区。一张合格工业影像的诞生，离不开曝光感光、芯片读数、数据传输三段时序叠加。一味拔高帧率，就会压缩单帧画面的成像时长，相机曝光时间被迫缩短，如同阴天快速按下快门，画面噪点增多、通透度锐减。晶圆表面微米级细小花痕、附着尘污、边角细微崩边，都会隐匿在模糊画质之中，直接干扰晶圆缺陷视觉检测研判，埋下漏检隐患。反之，为了还原极致高清画质拉长曝光时长，帧率便会受限回落，整条晶圆产线流转节奏被迫放缓，量产检测效率随之大打折扣。
落脚晶圆缺陷视觉检测这一高精细分场景，帧率与检测速度的适配标准，变得更为严苛细腻。半导体晶圆轻薄易碎、工艺价值极高，配套AOI在线检测产线运行平稳，容错空间微乎其微。常态化量产检测环节，120-200FPS高帧率面阵相机是主流选型，适配平稳流转的晶圆核验工序;高速分拣分选工位，则需要万级帧率线阵相机匹配节拍。倘若帧率偏低，晶圆随传送带匀速移动时，画面便会产生残影拖曳，前后影像重叠混杂，既拖慢检测节奏，也无法甄别边缘微瑕;可一味追求超高帧率，海量影像数据会瞬间涌入工控系统，后端算力与算法无力承接，便会出现图像堆积、系统卡顿，最终检测速度不升反降，更会无端增加硬件采购与运维成本。
想要平衡帧率阈值与产线检测效率，不必盲目堆砌硬件参数，遵循三条落地心法即可兼顾质量与速度。其一，依托产线实际传输速率核算适配帧率，预留两成帧率冗余，从容规避高速工况下的丢帧问题;其二，优选全局快门工业相机，从硬件源头消解运动拖影，平衡成像质感与采集效率;其三，搭载FPGA硬件加速算法，承接高帧率海量影像数据流，打通前端采集与后端处理的衔接壁垒，让整套视觉系统运转流畅。
纵观整套视觉检测逻辑，提升帧率只是提速检测的必要条件，而非充分条件。普通工件检测场景，调高帧率便可直观加快作业进度，但晶圆缺陷视觉检测这类高精工艺质检，从来不是单一参数的博弈。唯有统筹快门类型、传输带宽、智能算法多方协同调试，在守住微米级缺陷识别精度的前提下，释放最优检测效能，方能兼顾半导体产线量产产能与严苛质检标准，达成效率与品质的双向平衡。
