怎样选择工业相机的分辨率
在图像处理项目的实际实施中，工业相机的分辨率是检测精度和图像稳定性的决定性因素。许多人错误地认为像素越多越好，但更高的分辨率并不总是有利的。在确定最佳分辨率时必须考虑检测精度、视场和生产线条件。尤其是在半导体制造等高精度环境下，如晶圆缺陷检测，在选择上几乎没有回旋余地。
因此，遵循标准化程序在效用和成本之间取得平衡是很重要的。
选择的第一步是打破更多像素意味着更高精度的旧假设，放弃工业相机的分辨率，分辨率是指图像传感器中有效像素的总数，它决定了每个像素的物理大小，即图像中可以捕获的最小单位。高分辨率摄像机产生的图像很大，这增加了控制负载并降低了帧速率。在高速线路检测中，过高的分辨率甚至会造成图像模糊，降低检测精度。对于正常的表面检测或条形码读取，不需要极高的像素数。只有当需要检测微米级缺陷时，才应使用高分辨率摄像机。
第二步，利用该公式精确计算所需的分辨率。这是最重要的选择方法。业界常见的计算标准是将像素的物理尺寸限制为最小缺陷尺寸的三分之一。在更高精度的应用中，五分之一被用作图像中的安全距离，公式为：相机水平分辨率=检查场宽度÷物理像素大小。例如，在检查晶圆缺陷时，表面的射线、气孔和碎片的最小值约为2微米。如果使用固定倍率的显微镜镜头，像素尺寸应小于0.4微米。结合小像素的高分辨率表面摄像头，即使是最小的缺陷也能检测到，因此不会丢失任何东西。

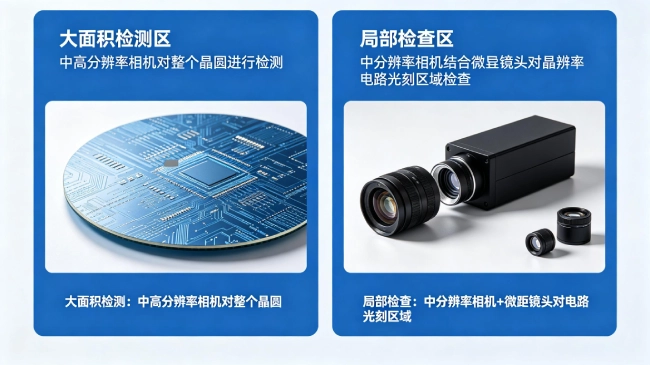

第三个实施步骤：仔细确定探测区域和工作方式，然后确定分辨率。例如，在对整个晶圆进行大面积检测时，一台中高分辨率相机就足够了，减少了拍摄次数，提高了效率;另一方面，如果只对晶圆上的电路光刻区域进行局部检查，则中分辨率相机结合微距镜头对该区域进行聚焦，以稳定帧率，保证必要的精度;另外，要注意线相机和面相机的区别;另一方面，在连续检测狭长晶圆时，建议使用高分辨率线相机型号;另一方面，静态晶圆检测，只想定位单点，高分辨率平板相机是正确的选择吗?
第四步：选择最适合您现有硬件的分辨率。分辨率不应与镜头分辨率或光源性能相冲突。如果在高分辨率相机中使用低分辨率镜头，图像会变得模糊，像素性能得不到充分发挥。显微镜透镜通常用于晶圆缺陷检测。这些镜头的分辨率必须充分覆盖相机像素的分辨率。此外，生产线的帧率要求也不容忽视。
分辨率确定后，需要确保相机的帧率能够跟上传输速度，避免图像处理延迟。普通工业产品，130万-500万像素就够了。这种分辨率成本低，易于加工。对于精密电子元件等小物体的检测，800万-1200万像素是最好的。对于晶圆缺陷的检测，特别是对于要求非常严格的半导体，需要2000万像素以上的高分辨率定制工业相机。基本原则是“平衡精度、帧率和计算量，找到最佳平衡点，既不过分也不足”。就硬件性能而言，满足必要的标准至关重要。依赖于表面上的高性能，然后在实现上出现问题是不可取的。
