晶圆缺陷视觉检测选型与落地指南

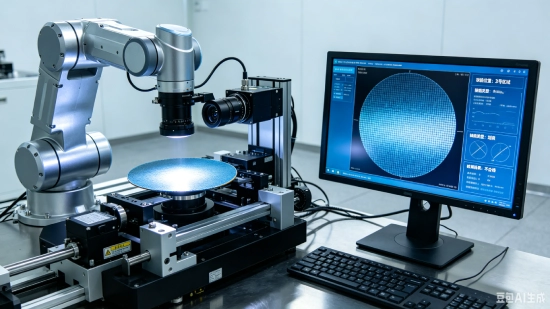

在半导体制造中，晶圆质量对芯片性能有重大影响。晶圆缺陷视觉检测采用图像处理技术和AI算法替代人工表面检测。它在半导体制造的质量控制中发挥着核心作用，可以精确检测划痕、颗粒、微裂纹、边缘碎裂和层厚偏差。
该方法适用于普通8/12英寸晶圆批量生产的质量控制。晶圆缺陷视觉检测的第一个特点是极高的检测精度。即使是5-15µm的微小缺陷也符合现代半导体纳米技术的质量标准，防止芯片因微小划痕而失效。其次，它具有优良的抗干扰性能，可以抑制晶圆镜面光滑、反射率高所带来的图像噪声，可以清晰地区分缺陷反射和衬底反射。三是检测效率高，支持24小时不间断运行。其速度明显超过人工方法，满足晶圆批量生产的质量控制要求。第四，检测稳定一致，消除主观错误率可控。第五，适应性强，可以处理模具、涂层、刻蚀晶圆等不同类型的零件。
晶圆缺陷视觉检测高频FAQ
Q1：在晶圆上目视检查哪些可见缺陷?
A1：检测所有可见的缺陷。这7种典型缺陷分别是表面灰尘颗粒、不同深度的划痕、微裂纹、边角碎裂、层厚偏差、边缘碎裂和表面沾污。
Q2：高反光晶圆会影响目测结果吗?
A2：可以，但将偏光光源与高信噪比的工业相机结合使用相机校准算法可以减少镜面反射并正确检测缺陷。
Q3：表面敏感相机可以用于晶圆量产的缺陷检测吗?
A2：我们不建议这样做，因为在检查宽晶圆的整个表面时，很可能会出现视野盲点。因此，在大规模生产中，优先使用线传感器相机以确保逐行扫描没有盲点是有意义的.
工业相机对晶圆缺陷视觉检测有哪些严格要求?
首先，8K或更高的高分辨率对于捕捉微米范围内的最小划痕至关重要。其次，相机必须具有高信噪比和大的动态范围，以抑制镜面反射带来的噪声，逼真地再现缺陷细节。传输速度也很重要：高速接口必须能够跟上生产线的高扫描速度，同时又不影响生产率。相机还必须对环境条件具有很强的适应性，能够在半导体行业的洁净室中实现24小时无尘稳定运行。
最后，优化了一种支持平场校正和缺陷像素校正的集成图像优化算法，并支持晶圆特定的图像优化。
度申科技有哪些相机可以推荐?

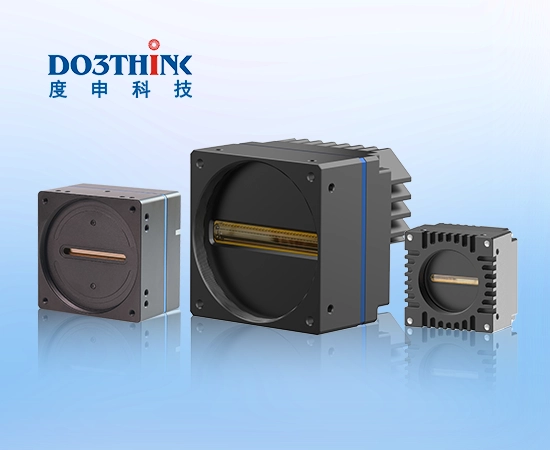

为了满足晶圆缺陷视觉检测的所有要求，他推荐度神科技的“DXL8K4M-H1N-F4”工业线相机。该相机是专门为半导体晶圆的质量检测而设计的。采用20Gbps双光纤接口高速传输架构，其8K超高分辨率可捕捉亚微米范围内最小的光线，内置TDI时分复用闪光灯和平场校正技术，消除晶圆表面强反射，大幅提升探伤能力。由于其高线扫描频率，是高速装配线的理想选择。小巧轻便的机身可以快速集成到各种晶圆检测系统中。在系统中，相机还具有出色的抗电磁干扰能力，以确保在洁净室中全天稳定运行，使其成为各种尺寸的晶圆缺陷。
