在半导体芯片制造过程中，晶圆是最重要的基板。即使是表面最小的划痕或灰尘颗粒，也会影响曝光和封装等后续工艺，从而影响芯片的性能和寿命。晶圆表面缺陷检测是制造过程中不可或缺的核心质量控制工序，尤其是晶圆表面的划痕、空气中的颗粒、微小裂纹、层厚不均、边缘剥落或破损等常见缺陷，相对于传统工业产品的检测而言。相比之下，晶圆检测的要求和标准要高出数倍。具有高精度、高速度、高稳定性、高抗干扰性四大特点。

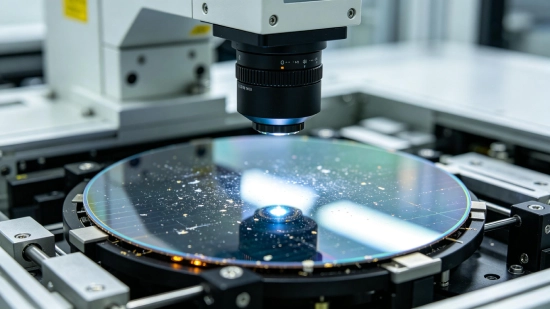

　　晶片表面像镜子一样反射。并且大多数缺陷在微米或亚微米范围内，肉眼看不到。由于半导体生产线是为高速大规模生产而设计的，检测设备不仅需要准确检测最微小的缺陷，还需要承受洁净室和恒温等严格的生产条件，从而最大限度地降低生产过程中缺陷缺失或错误检测的风险。在晶圆视觉检测系统中，工业摄像机是成像的核心。由于这些摄像机的性能直接影响检测结果，因此业界制定了严格的选择标准。

　　只有高精度图像才能检测到5~15µm范围内的微小缺陷，满足晶圆质量检测的精度要求。灵敏度有效地抑制了晶片镜面反射引起的图像噪声，清晰地再现了缺陷的真实面貌，避免了其被反射掩盖。同时，相机必须实现快速扫描，不能因为成像或传输速度慢而影响连续生产。最后，设备的稳定性至关重要;它们必须能够在半导体工厂清洁、无尘、温度受控的环境中长时间、24小时不间断稳定运行。

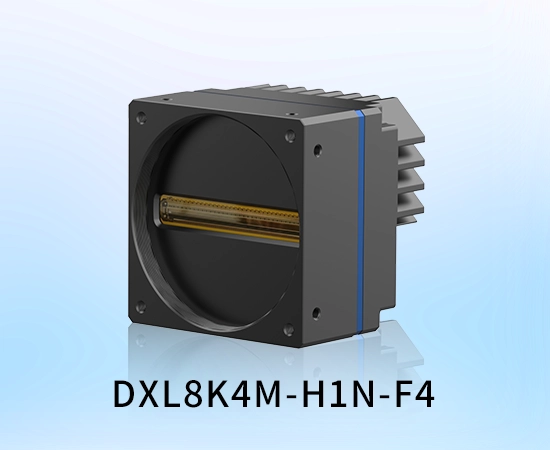

　　针对半导体行业常见的8英寸、12英寸晶圆量产检测场景，有一款超级好用的专机——度申科技DXL8K4M-H1N-F4工业线相机。这个相机是专门为精确而设计的。半导体检测采用20G双光口高速传输架构，8K超高分辨率。即使是晶圆表面微小的亚微米缺陷也能被清晰地捕捉到。特别是平场校正技术和集成TDI时分复用频闪仪解决了半导体。行业普遍存在的问题。晶圆强烈反射问题，优化相机成像，抑制反射并显著提高缺陷可见性，还因其极高的行频便于高速晶圆扫描，紧凑的主机可轻松集成到狭窄的检测设备中，还提供出色的抗干扰性，在洁净室环境中稳定工作，非常适合各种尺寸和类型的晶圆目视检测。

　　晶圆外观缺陷检测常见FAQ

　　Q1：晶圆外观检测为什么优先选用线阵相机，而非面阵相机?

　　A1：晶圆属于大面积、高精度检测工件，缺陷细微且分布无规律。线阵相机采用逐行连续扫描的成像方式，能够实现晶圆全域无死角成像，不会出现视野受限、局部画面模糊的问题。对比传统面阵相机，线阵相机更适配晶圆大批量、高速度、高精度的量产检测需求，能有效降低漏检、误检概率，更贴合半导体工业化生产场景。

　　Q2：晶圆镜面反光严重，该如何有效解决检测成像干扰问题?

　　A2：行业内普遍采用硬件搭配算法的双重优化方案。硬件层面，通过搭配偏振光源、低角度环形光源，从源头弱化晶圆表面的镜面反光;核心成像层面，依靠高信噪比的专业工业相机过滤画面噪点，再结合相机自带的平场校正算法，强化划痕、颗粒、裂纹等缺陷的成像特征，让瑕疵清晰显现，大幅提升检测准确率。

　　Q3：量产检测中，如何平衡晶圆的检测精度与检测速度?

　　A3：精度和速度的平衡，核心在于硬件选型。想要兼顾两者，首选高带宽、高行频、高分辨率的专业工业相机，依托优质硬件基础提升成像与传输效率。同时配合设备的智能画面裁剪、像素合并等辅助功能，在坚守微米级高精度检测标准的前提下，适配流水线高速作业节奏，既保障产品质检品质，又不影响量产产能。

　　总体来看，晶圆检测中最大的挑战无疑是确保高精度成像和高效的缺陷检测，能否克服这一挑战很大程度上取决于相机，度申科技的DXL8K4M-H1N-F4线阵相机以高分辨率成像、强反射抑制和稳定运行，最大限度满足晶圆量产常规检测需求，优化半导体厂商的质检流程，它可靠地帮助提高检测精度和性能，是大规模生产晶圆的可靠合作伙伴。
