PCB三防漆涂覆检测痛点、技术要求与工业相机推荐

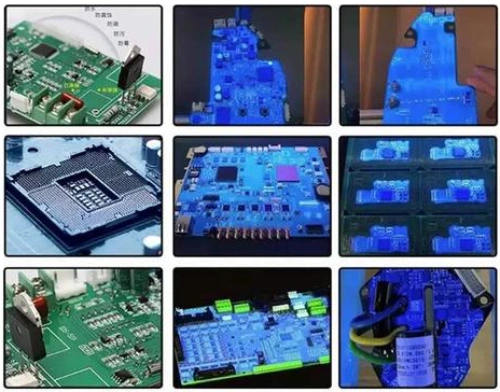

三防漆涂覆检测是电子制造中质量控制的重要组成部分。涂在电路板表面的三博石涂层经过仔细检查，以检测涂层不均匀、缺陷、气泡和裂纹等缺陷。这确保涂层有效发挥其防潮、防腐和氧化的保护功能，并在汽车、军事和航空行业等苛刻条件下长期稳定地保护电子设备。这种测试发生在涂层过程和产品运输之间，是避免后续设备故障并显着提高产品可靠性的关键一步。
最近，手动测试已转向自动化目视测试，导致了测试速度和准确性的不断提高，基于行业实践经验，我们现在想以常见问题(FAQ)的形式讨论三防漆涂覆检测的困难和挑战，希望可以帮助您避免测试中常见的错误。
Q1：三防漆涂层测试最大的挑战是什么?
A1：最大的挑战是准确检测涂层缺陷，尤其是最小的缺陷，三防漆涂层厚度只有25-125µm左右，因此未涂层区域和针孔等缺陷非常小，由于涂层是透明的，与PCB基板的对比度较低，在目测时很容易被忽略，在元器件密度高的区域，颜色也容易堆积或涂布不均匀，增加了缺陷检测的难度。
Q2：检测中常见的问题有哪些?
A2：主要有两个问题，一是肉眼检查效率低且容易波动，因为它依赖于负责人的经验。也经常出现误解，并且检查数据后期无法追溯的问题。二是三防漆变种带有紫外线示踪剂，由于荧光发射各不相同，传统的检查设备无法可靠地捕获它们，导致测量结果不稳定。似乎有些地点很难满足IPC-CC-830B等行业标准的要求
Q3：如何在大规模生产中实现效率和准确性?
A3：关键在于自动化检测系统工业相机机是视觉检测的核心，决定效率和准确性。手动测试单个PCB需要几分钟，而配备高性能摄像机的自动化系统每秒处理多张图像，甚至检测最小的划痕。因此，速度和准确性得到保证。特别是防潮涂层的测试对摄像机提出了很高的要求。
根据现场条件，三个方面至关重要：
第一，高分辨率-检测25微米以上的层厚差异和最小的缺陷。
第二，高灵敏度-无论是透明还是彩色，特别是对于含紫外线的涂层，必须能够可靠地区分完整和缺陷区域。

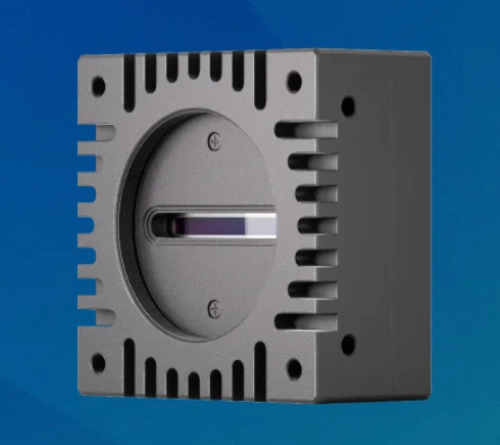

第三，高稳定性-在工厂的恶劣环境中具有高抗干扰性。长期连续运行和快速数据传输，用于大规模生产线度申科技的“GLP4K4M12-H2-F4”线阵相机满足所有这些要求该设备非常适合检测防潮涂层，具有千兆以太网端口、4096 x 4像素分辨率和7µm大像素，即使涂层中最小的缺陷和厚度差异也能清晰显示。全局快门系统可实现高达30 kHz的连续操作和高达120 kHz的串行图像操作，从而确保即使在高速生产线上也能顺利处理。此外，它还具有高灵敏度、低噪声和多种ISP功能，可精确检测所有类型的防潮材料中的缺陷。
同时，其功耗低于3W，镜头接口为M42*1.安装便捷，适配各类自动化检测设备，经行业验证，能有效降低检测误判率，助力企业实现三防漆涂覆检测的标准化、自动化升级。
