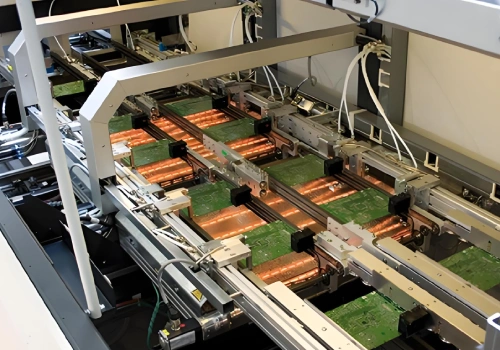

在SMT(表面贴装技术)生产线中，回流焊后的复检是保证PCB焊接质量的最重要工序，该检测在很大程度上决定了最终产品的可靠性和废品率。电路板在回流炉中加热，焊料熔化凝固后，使用专用设备对焊点和元件进行彻底检查，检测焊接缺陷并立即筛选出次品，从而防止次品进入下一道工序，同时获得工艺改进的数据。回流焊后的复检是现代电子制造中绝对不可缺少的质量控制点，广泛应用于家用电器、汽车电子、半导体等众多领域。它需要检查视觉缺陷和内部缺陷，而且在实际操作中也有一些棘手的地方，所以我们来看看一些常见的行业问题。

　　Q1：回流焊后的复检中最容易忽略的错误是什么?

　　A：最有问题的是“隐藏”缺陷，例如BGA外壳底部的空洞和不完整连接，以及网格尺寸为0.4 mm或更小的元件中的微小桥，很难通过目视检查或旧的测试设备发现，特别是卡在垫子中的组件很容易与完美的产品混淆，从而导致产品后期的故障。其他“隐形损坏”，如焊点的空洞和元件立管(墓碑效应)，也经常因测试精度不足而被忽视。

　　Q2：如何在测试中找到提高精度和保持效率之间的正确平衡?

　　A：这才是行业真正的困境。如果你大幅提高准确性并降低错误率，误判数量就会增加，导致检查过多。完好的产品必须大量人工检查，导致生产停止。另一方面，如果你优先考虑生产效率并放松测试标准，有缺陷的产品不断进入生产过程，导致后期维修成本过高。因此，人们普遍认为回流后AOI的最低要求是将错误检测率保持在10%以下，同时与高速生产线周期保持同步。这使得对检测设备的性能要求极其困难。

　　Q3：复杂的生产环境如何影响检验结果?

　　A：回流焊后基板表面的助焊剂残留、光线反射、工厂温湿度波动、电磁干扰等都会导致检测图像模糊、结构不清晰，给调试带来困难，基板上元器件的高密度、小型化增加了检测的难度，需要低噪声、能捕捉到哪怕是最细微细节的工业摄像机是回流焊后检测设备的“眼睛”，其性能直接影响检测的精度和效率，必须满足 四大要求：

　　首先，高分辨率和高图像质量5µm级像素设计可以清晰地检测到即使是最小的焊珠缺陷和最精细的元件细节。同时，高信噪比可以抑制反射和噪声引起的图像退化。

　　其次，高图像处理速度相机必须支持40kHz或更高的线速度，以便与生产线同步拍摄，而不会出现图像失真或残像。

　　第三个优点是它对环境影响的鲁棒性。它工作稳定，不受工厂内波动的光线条件和电磁波的影响，并且它的多通道平场校正消除了图像不均匀。

　　第四个优点是它的灵活集成。它紧凑，提供多种组装方式，可适配各种检测设备，此外，还可实现快速数据传输并实时反馈检测结果，对于回流焊后检测，推荐度申科技的真彩线阵相机DXL16K6C-H1N-F4.该相机专为高精度工业检测而设计，非常适合回流焊后的AOI检测，采用5µm像素图像传感器，通过TDI亮度调节，灵敏度提高，即使是焊料最细微的细节，也能精确检测出小桥、空洞和元件错位等缺陷，检测精度超过99.99%，有效减少遗漏缺陷和误判。

　　该相机支持40KHz高行频扫描，搭配双光纤高速数据传输架构，传输距离超300米，抗干扰能力极强，可匹配高速产线节拍，同时支持TDI下分时频闪与多通道平场校正，能有效抑制锡膏反光、PCB底色干扰，适应车间复杂检测环境。其紧凑的结构设计便于集成于检测设备，广泛应用于PCB AOI等高端检测场景，无需频繁调试即可稳定运行，既保障检测精度，又能提升生产效率，是回流焊后检测的优选工业相机，已在多家头部PCB厂商实现量产落地，获得市场广泛认可。
