半导体封测是什么意思
半导体封装和测试是芯片制造的核心，缩小了晶圆生产和最终产品之间的差距。封装在晶圆切割后保护芯片，将其连接到导体轨道，测试其功能并确保稳定、无缺陷的产品-这是从实验室到市场的关键桥梁。整个过程分为三个主要阶段：CP测试(晶圆状态下的测试)、封装过程和FT测试(封装后的测试)，每一步都需要最高的精度才能不影响芯片良率和可靠性。这种高水平的技术诀窍直接决定了半导体产品的性能极限和竞争力。
半导体封装和测试具有三个基本特征：
首先，通过高度集成材料科学等各个领域，精密加工和自动化测试技术紧密相连，每一道工序——从芯片组装到引线键合再到树脂浇注——都必须完美匹配。其次，通过高度的适应性，各种封装形式，如DIP、SOP、BGA和CSP，可以满足每个应用领域的不同要求——从智能手机和家用电器等消费品到汽车和工业控制系统。第三，对准的最高精度至关重要。在每一个工作步骤中，微米级甚至纳米级的偏差都必须严格最小化。尤其是先进封装技术，对机器的精度和工艺的稳定性提出了更高的要求。

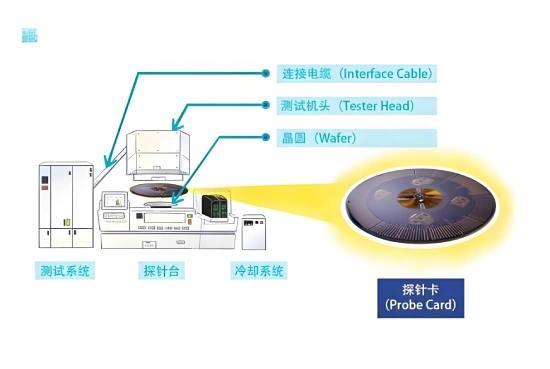

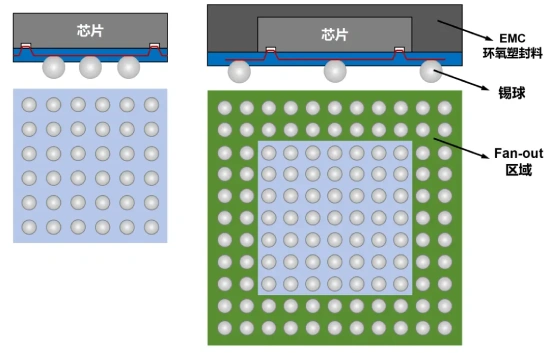

封装和测试的半导体行业目前面临两大挑战，以及业界常见的一些问题。第一个挑战是先进封装技术的快速变化随着芯片的小型化和集成度的提高，WLCSP(晶圆级芯片级封装)和MCM(多芯片模块)等新型封装形式越来越受欢迎重要性因此，整个行业都面临这样一个问题：“ 如何在减少外壳面积的同时保证电性能和散热?” ；常见问题“ 先进封装技术与传统封装技术最大的区别是什么?”的答案在于封装本身的密度和性能发生了变化，即使通过先进封装技术，封装面积与芯片面积的比例可以降低到接近1:1.信号延迟也可以。
第二个挑战是检测精度和效率之间的艰难平衡，整个封测过程需要大量的测试，包括缺陷检测、尺寸测量和功能测试，人工测试效率低下，往往会导致错误被忽视，而专用相机极其昂贵，传统测试设备无法应对高速量产的封测过程中的这些挑战。

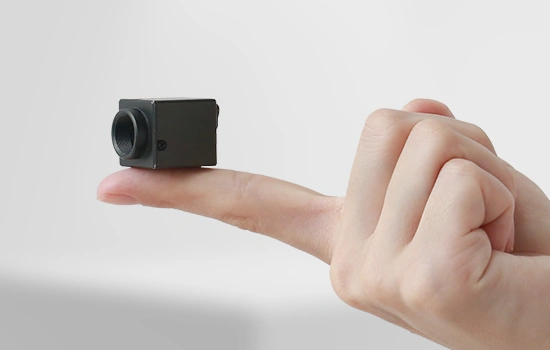

度申科技的超微型工业相机已被证明是一种解决方案，特别是M3VT系列非常适合整个半导体封装和测试过程，提供2568 x 1920像素的分辨率和每秒60帧(FPS)的高帧率，它可以实时捕捉快速移动的物体，通过使用ROI技术，帧率甚至可以提高到219 FPS，从而精确检测芯片引脚变形和晶圆划痕等微米级缺陷此外，超紧凑的机身(20 mm x 20 mm x 22 mm)和仅16 g的超轻重量使其能够直接集成到键合机和引线键合机等设备的狭窄区域中，大大减轻了机械臂的负担，提高了芯片组装和键合的精度。度申工业相机还具有宽动态范围和低功耗。黑白机型光谱范围扩展至380nm~940nm。在实践中，该系列相机的芯片组装错误率低于0.08%，缺陷检测率超过99.5%，有效解决了以往检测精度与效率之间的平衡问题，为降低制造成本、提高良率做出了重大贡献。
综上所述，半导体封装测试工艺是半导体行业不可或缺的重要工艺，技术能力和检测能力直接影响芯片的质量。度申科技的工业相机凭借微型化、高精度、高兼容性的优势，精准适配封测各环节需求，为行业高质量发展提供可靠的设备支撑，助力半导体封测技术向更先进、更高效的方向迭代。
