元件贴片后检测难点痛点与工业相机选型

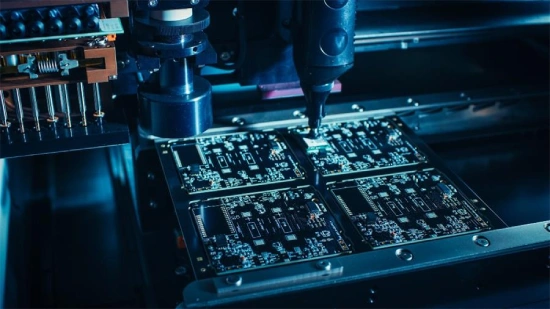

在整个SMT组装过程中，后处理测试是确保PCBA质量的关键步骤，它显着影响最终产品的电气性能和长期稳定性。为此，组装的SMD元件使用特殊的测试设备进行彻底检查，因此即使是最小的错误，例如缺失或错误的元件、未对准、可靠地检测极性反转，焊接缺陷和空气夹杂物，这防止了回流焊接和功能测试中的返工，并使返工成为大规模生产电子器件不可或缺的质量控制点。随着电子元件变得越来越小，越来越密集--随着0201和0402等超小型元件以及BGA和QFP等高密度封装的日益普及--后处理测试的工作量不断增加。为了回答实践中的常见问题，我们根据实际生产现场整理了以下常见问题。
FAQ1：后组装测试最困难的是什么?
主要有三个困难：一是检测极小元件的准确性对于0201芯片等微小元件，传统测试机可能无法正确检测或忽略行业标准“焊点宽度的25%”内的装配缺陷，也很容易被焊膏残留误导;二是发现外壳中难以看到的空气夹杂物(焊料中的空腔)，例如BGA，需要一种技术，使其能够看到内部。这与传统AOI系统(光学阵列检测)无法实现。三是测试速度和精度难以匹配。高速贴片机现在每小时可以处理多达10万个元件。然而，传统测试机无法跟上这个速度，导致误报(漏报和过度检测)增加。
FAQ2：高密度PCB焊后检测盲区如何封闭?
关键在于高精度成像和智能算法的结合，优先引入兼容3D激光三角测量技术的检测设备，可以将焊点高度误差降低到±0.01 mm或更小，通过使用深度学习，可以将误检率降低到0.2%以下，额外的X射线检测确保BGA焊珠中的气穴等隐藏缺陷不会被忽略，检测所有缺陷很重要。
FAQ3：检测设备的兼容性和适应性如何适应多产品制造?

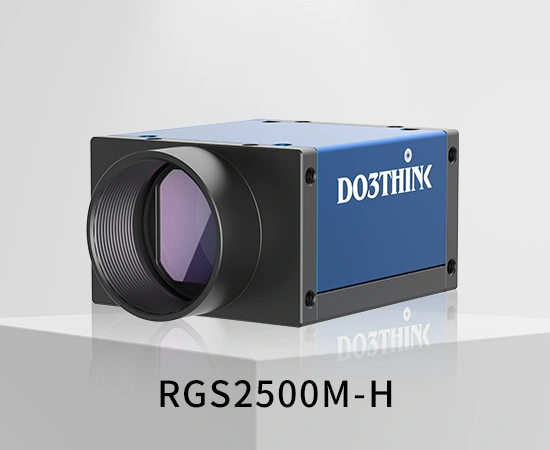

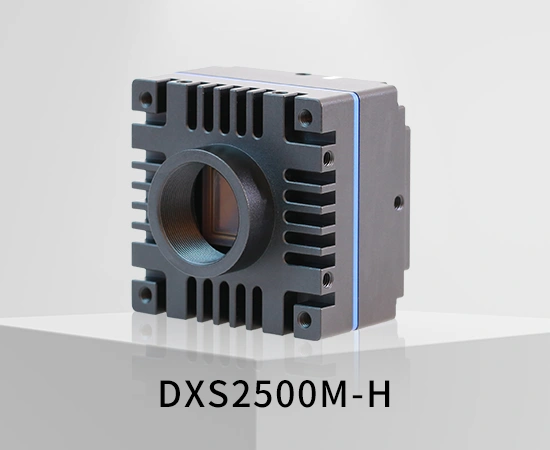

设置选项的灵活性和对不同位置的适应性在这方面至关重要，选择易于转换的设备并可以提前存储多个检测模板，还应该能够处理不同的PCB尺寸和组件外壳由于测试设备不需要每次都更换。系统可以快速响应小批量和多产品制造，从而减少设置操作的工作量和成本为了应对这些现场挑战，度申的工业相机功能特别强大，非常适合总装测试。该公司在工业图像处理领域深耕多年，推出了RGS系列面阵相机和双光口 面阵相机DXS2500M-H这些相机非常适合装配测试的各个方面，特别是RGS2500M-H具有2.5μm的像元尺寸和全局快门，可提供亚微米范围内的详细图像，即使是最小的元件错位和焊点的精细细节，DXS2500M-H支持四TDI 分时频仪，具有高抗干扰性，也可以在恶劣的生产环境中使用，从而实现高密度电路板的高效装配测试。
此外，度申工业相机内置丰富ISP算法，图像还原度高，可与AOI检测系统无缝集成，实现缺陷的快速识别与分类，既匹配高速产线的节拍需求，又能大幅降低误报、漏报率。其紧凑的结构设计可灵活集成于贴装产线，适配不同安装空间，同时具备高稳定性与长使用寿命，可有效降低设备运维成本，为电子制造企业提供高效、精准、经济的元件贴片后检测解决方案，助力企业提升产品良率与市场竞争力。
