在SMT工艺中，焊膏印刷是PCB与元件连接的关键步骤，后续回流焊的成品率和产品的可靠性很大程度上取决于该工艺的精度。目前的数据显示，SMT线上约80%的焊接缺陷是由该印刷工艺引起的。因此，焊膏检测(SPI)在前处理控制中发挥着核心作用，它可以防止缺陷簇的形成，降低制造成本，使其成为现代电子制造中不可或缺的质量控制过程。焊膏检测已从旧的2D检测发展为全功能的3D检测。高精度成像设备捕捉焊膏的三维形状，测量精确的高度、体积、面积和位置偏差。检测“焊桥”、“喇叭形”过度和空气夹杂虽然2D检测存在只能捕获平面信息的缺点，但3D检测可以实现微米级的精确控制，适用于01005等超小型元件的精确印刷，非常适合电子设备小型化和高封装密度的趋势，但在实际生产中应用，SPI技术会遇到各种技术难点和问题。

　　我们根据实践经验整理了一份常见问题，应该可以帮助您轻松应对制造中的关键问题。

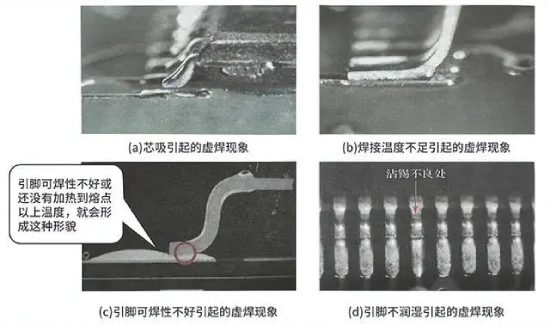

　　Q1：在检查窄网格尺寸焊盘时，我们很难清楚地区分焊膏桥和焊点，这导致了许多误判和遗漏的缺陷，我们该怎么办?

　　A1：根本问题在于检测设备和缺陷检测算法的分辨率不足，对于窄网格尺寸(0.3 mm或更小)焊盘，桥的宽度为50 μ m或更小，焊点的高度差仅为几微米，传统设备无法检测到这些缺陷。通过使用高分辨率工业相机结合特殊的缺陷检测算法，可以可靠地区分小腹板和正常边缘。为了最大限度地减少浆料反射对测量的影响，使用多个光源产生闪光灯。因此，不良率保持在0.5%以下。

　　Q2：在高速生产线上很难同时达到检验速度和精度，如何平衡?

　　A2：这是大规模生产中的关键问题，传统的检测设备到目前为止提供了两种选择：要么以精度为代价的速度，要么以速度为代价的精度为代价的高行扫描速率的工业相机与TDI时分复用闪光技术相结合，这可以实现每秒40kHz的高速扫描，同时保持微米范围的精度，并且可以防止由于检测延迟而导致的大量不良品的出现。

　　Q3：检测的稳定性是否会因基板材料(镀金、OSP处理等)和焊膏类型而变化?

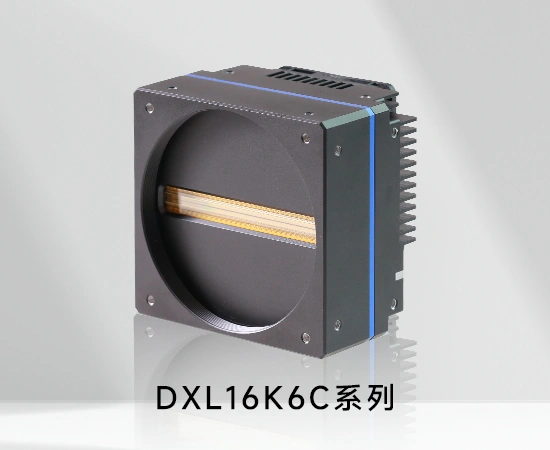

　　A3：是的，不同表面处理的基板反射率不同，焊剂含量和锡膏粒径也会影响图像，容易改变检测参数，这里使用了一款具有“多通道平场校正功能”的相机，它可以自动检测不同材质的基板和锡膏，实时调整图像参数，确保数据稳定一致。DXL16K6C-H1N-F4双光纤线阵相机，搭载度申科技业界独有的技术，非常适合印刷后的锡膏检测，基于19年的工业图像处理经验，特别值得一提的是TDI时分复用频闪仪和时分复用多通道平场校正的结合，精确捕捉焊膏检测的要点配备5µm大像素全局快门和63.5 dB的动态范围，即使是最小的焊料缺陷和低对比度缺陷也能可靠地检测，从而显着提高检测率。分辨率为16384 × 6像素，行采样率高达40 kHz，可应对高速线路的高速，同时实现±1 μ m的检测精度，也非常适合具有精细网格划分和最小元件的导体轨道的高精度检测。

　　此外，该相机支持2/3/4路光源分时触发，通过可见光与红外光交替频闪，可同步捕捉锡膏表面异物与潜在内部缺陷，无需额外搭配多台设备;IP40防护、低功耗及光模块内置设计，适配工业车间复杂环境，同时降低硬件部署成本。目前，该设备已广泛应用于消费电子、汽车电子、医疗设备等领域的锡膏印刷检测，有效解决了检测精度、速度与稳定性的核心痛点，助力企业提升产线良率，降低质量管控成本。

　　综上，锡膏印刷后检测是SMT产线质量管控的“第一道防线”，其检测精度与效率直接决定企业的生产竞争力。选择适配的工业检测设备，可有效破解检测难点，实现从“被动筛选”到“主动防控”的质量升级，而度申科技工业相机凭借其专业性能与场景适配性，成为锡膏印刷后检测的可靠选择。
