高密度PCB裸板来料检测升级，度申工业相机赋能高效精准质
裸PCB(PCB)是电子终端设备的核心基板，其验收质量直接影响后续组装工艺的良率和最终产品的可靠性，因此是电子制造链中必不可少的质量控制点，与PCBA测试相比，裸PCB验收的重点更多地是检查基板性能、电路精度和结构完整性，为了避免因基板缺陷和电路错位等问题而造成的返工和损失，从而降低制造成本，使用精确的测试标准和高效的测试设备至关重要。
裸PCB验收必须严格遵守国际标准IPC-A-600.符合刚性PCB规范IPC-6012和GB/T 4677系列国家标准，主要测试标准可分为基板质量、走线结构、钻孔精度、表面处理和尺寸精度五大类。
基板测试检查分层、气泡和白点等缺陷，并确保铜箔不氧化，基板不暴露。此外，划痕深度不超过铜箔厚度的20%。在走线测试中，我们重点关注线宽和间距的公差，并仔细消除切口和锐边等影响导电性的问题。
在孔测试中，我们确保孔的位置精度在±0.05至0.1毫米之间。我们确保，孔壁不剥落或堵塞，孔内镀铜厚度符合要求。传统的目视检测已无法满足现代电子制造对精度和周期时间的高要求。由于人眼分辨率有限，微米范围内的微小缺陷很容易被忽视，测试效率较低，因此无法满足大规模产品的质量要求。
随着PCB日益以更高的封装密度、更细的走线和更薄的基板以及走线宽度和间距不断减小为特征，测试设备需要更高的分辨率、灵敏度和运输稳定性。在此背景下，作为图像处理系统核心的工业摄像机已成为PCB验收测试的主要设备。

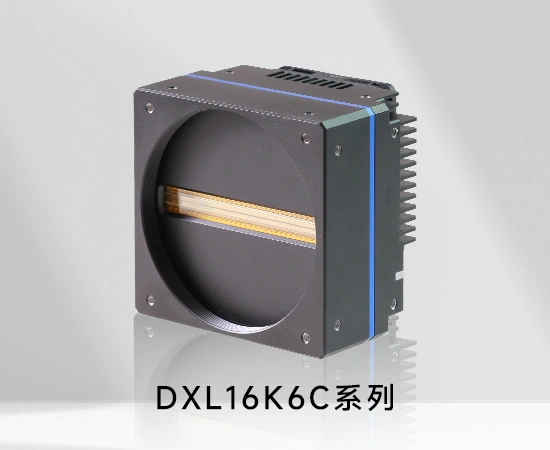

在PCB检测领域，度申科技的工业相机凭借其精准的成像和对不同应用场景的适应性成为众多电子厂商的首选，DXL16K6C系列线相机拥有16384x6像素分辨率和5µm大像素的高性能芯片，通过2TDI感光技术与优越的ISP成像算法相结合，实现了高灵敏度和高信噪比，可捕捉铜箔划痕、阻焊漆气孔等哪怕是最微小的缺陷，因此非常适合PCB的微缺陷检测，该机型采用业界首创的“TDI时分复用频闪仪+时分复用多通道平场校正”技术，多光源检测场景，提高图像同质性和细节再现，有效降低误检率。
此外，20G双光纤宽带传输设计，最大线速可达40kHz，传输距离超过300米，可抵抗工业环境中的电磁干扰，即使在高速检测中也能保证数据传输稳定，IP40防护等级，低功耗和集成光学模块也使其非常适合复杂的生产环境，从而实现长时间稳定运行并显着提高检测效率。

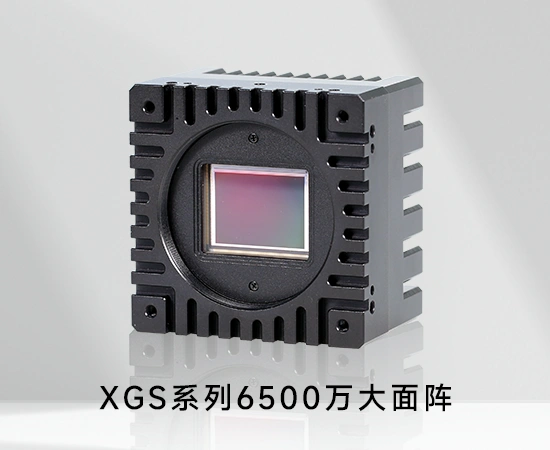

度申科技还通过其全系列产品为各种PCB检测提供解决方案。XGS系列的6500万像素大面积摄像头非常适合刚性基板的表面缺陷检测，而XLP16K2C10系列则针对柔性FPC基板的细线检测进行了优化。两个系列均符合IPC-A-600等行业标准，可精确测量线宽、线距和孔位精度等重要参数，用于缺陷检测。
PCB基板验收是电子制造质量保证的第一道防线，现阶段选择合适的工业相机对检测的准确性和效率有着至关重要的影响，度深科技工业相机为各种环境提供专业的画质、稳定的运行和灵活性，确保PCB基板验收的高可靠性和速度，从而使企业能够主动预防质量问题，提高生产良率，大幅推动智能、高精度电子制造。
