在电子设备的生产链条中，印刷电路板(PCB)就像是“骨架”一般，是所有电子元器件的核心承载载体，它的制程精细度，直接关系到终端产品能否稳定运行、拥有长久的使用寿命。而在PCB批量生产过程中，视觉缺陷检测无疑是守住品控关口、减少不良品损耗的关键一步。如今，电子设备越来越小巧、集成度也越来越高，PCB上的线路间距越做越窄，元器件贴装得也愈发密集，传统的人工目检早已跟不上节奏，别说微米级的细微缺陷，就算是明显一点的瑕疵，也容易因为检测人员疲劳、经验不足而漏检。这种情况下，自动光学检测(AOI)技术凭借高效、精准且可追溯的特点，自然而然成为了PCB制造企业把控品控的核心手段。

　　熟悉PCB生产的人都知道，它的制作流程十分复杂，从蚀刻、钻孔到贴装、回流焊，前前后后要经过上百道工序，每一道工序稍有疏忽，就可能产生各类缺陷。比如焊盘桥接、锡量过多或过少、元器件漏贴、极性装反，还有线路划痕、孔位偏移以及表面附着异物等，这些看似细小的问题，要是没能及时发现并处理，后续很可能导致电路板短路、信号传输失常，严重的甚至会让整个终端设备直接故障。和人工目检的短板相比，AOI视觉检测系统通过光学成像、图像采集与算法分析的配合，能实现缺陷的自动化、标准化检测，大大提高了品控的效率和质量。

　　对于AOI视觉检测系统来说，核心成像单元的性能至关重要，它直接决定了缺陷检测的精度和效率。其中，线阵相机凭借逐行扫描、高分辨率、高速采集的独特优势，成为了中高端PCB检测设备的首选成像部件。一款合格的线阵相机，不仅要具备高动态范围、低噪声、快速响应的能力，还要能抵抗工业生产环境中的各种干扰，这样才能精准捕捉到PCB表面细微缺陷的灰度差异和轮廓特征，既适配不同尺寸、不同贴装密度的PCB检测需求，也能跟上高速生产线的节拍，不拖慢整体生产进度。

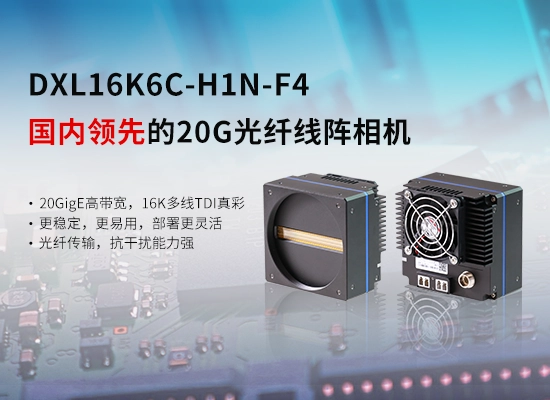

　　在PCB视觉缺陷检测专用线阵相机领域，度申科技凭借20年的工业视觉技术积累，推出的DXL16K6C-H1N-F4双光纤线阵相机，刚好适配PCB全制程的缺陷检测场景，成为了很多企业的优选方案。这款相机搭载了 行业首创的「 TDI分时频闪+分时多通道平场校正」技术组合，很好地解决了多光源场景适配难、高速检测与高感度无法兼顾的行业痛点，不仅大幅提升了感度和色彩还原度，还能清晰呈现出PCB线路、焊盘以及元器件上的细微缺陷，哪怕是很小的瑕疵也能被捕捉到。

　　具体来说， 度申科技这款线阵相机搭载了5μm大像元全局快门，再配合63.5dB动态范围与2线TDI叠加技术，大大提高了暗场缺陷的检出率，像微米级的线路划痕、微小锡球、焊盘缺锡这些容易被漏检的缺陷，它都能精准识别。同时，它支持16384×6分辨率和最高40KHz行频，完全能匹配PCB高速生产线的检测节奏，实现高效的扫描检测。更实用的是，它采用双光纤高带宽传输设计，就算在工业环境中遇到电磁干扰也不会受影响，传输距离能超过300米;而且具备IP40防护、低功耗以及光模块内置的设计，既能降低硬件部署的成本，也能提升检测系统的稳定性，后续运维起来也更便捷。

　　当下，PCB行业正处于结构性升级的阶段，AI端侧产品的爆发式增长，对PCB检测的精度和效率提出了更高的要求。度申科技的这款线阵相机，凭借自身的核心技术优势，能无缝集成到PCB AOI检测系统中，覆盖锡膏印刷后、回流焊前、回流焊后等关键检测节点，不仅能精准识别、分类和标记缺陷，还能为生产工艺的优化提供有力的数据支撑。和传统线阵相机相比，它在检测精度、场景适配性以及性价比上都有明显优势，能帮助PCB制造企业降低不良品率、提高生产效率，助力整个PCB产业向精密化、智能化的方向稳步升级。
