半导体晶圆缺陷检测核心技术与设备选型

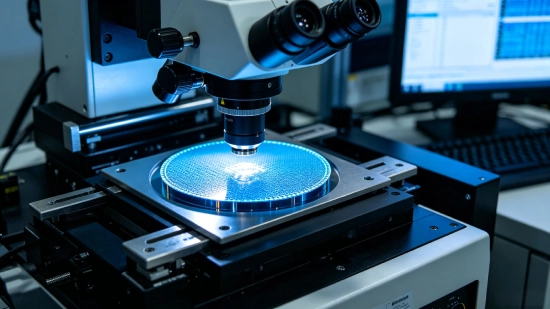

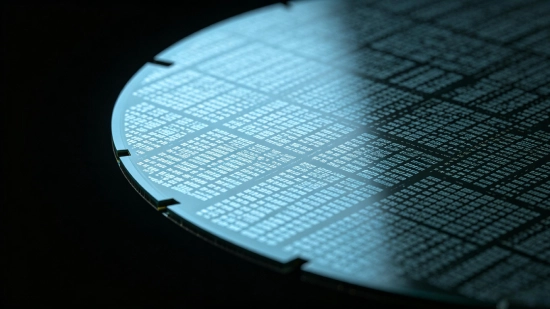

作为芯片制造的基础核心材料，半导体晶圆的品质好坏，直接影响芯片的成品良率和后续使用稳定性。如今半导体工艺持续迭代，逐步迈入纳米级制程阶段，晶圆的内部结构越来越精细，随之产生的缺陷也变得更微小、更复杂。在此背景下，精准、高效的缺陷检测技术，已然成为半导体智能化生产中不可或缺的关键环节，是严控产品质量、规避生产损耗的核心工序。
相较于普通工业检测，半导体晶圆的缺陷有着独特的行业特征，检测难度大幅更高。首先是缺陷尺寸极小但破坏性极强，在先进纳米制程中，哪怕是纳米级的细微颗粒、浅淡划痕，都有可能破坏精密电路结构，引发短路、断路问题，直接造成芯片报废。其次是缺陷类型十分繁杂，生产过程中常见的表面粉尘污染、机械划痕、蚀刻不均匀、晶格错位、晶圆边缘破损等问题时常出现，且经常出现多种缺陷叠加的情况，极大增加了识别难度。最后，晶圆缺陷具备随机性和隐蔽性，缺陷无固定分布规律，部分浅层、内部隐性缺陷很难被常规设备捕捉，再加上良品占比极高、缺陷样本稀少，检测时极易出现漏检、误检的情况。
实际量产检测中，晶圆缺陷检测仍面临不少技术难题。最突出的就是精度与效率的平衡问题，检测工作既要依托高分辨率成像识别纳米级微小缺陷，又要完成整片晶圆的大视场快速扫描，传统设备很难兼顾两者。同时，晶圆生产的洁净车间存在光线微弱波动、微量悬浮粉尘等干扰因素，容易让采集的图像产生噪点，掩盖细微的缺陷特征。除此之外，老旧检测设备成像速度慢、识别算法滞后，无法匹配当下高速自动化产线的生产节奏，严重制约量产效率。
针对这些痛点，行业目前已有成熟的解决思路：硬件层面搭载高精度光学成像设备，配合自适应补光系统，抵消车间环境带来的成像干扰;软件算法层面结合深度学习与物理成像原理，搭建完善的缺陷样本数据库，提升复杂混合缺陷的识别准确率;生产工艺层面采用分级检测模式，先通过大视场扫描快速初筛，再对可疑区域精准复筛，兼顾检测效率与精度。
严苛的晶圆检测场景，对核心设备工业相机提出了极高的性能要求。第一，相机必须具备超高分辨率，能够清晰捕捉微米、纳米级的细微缺陷，保证缺陷无遗漏识别。第二，需要拥有高动态范围和低噪点成像性能，适配车间复杂光照环境，精准区分晶圆正常纹理与真实缺陷。第三，高速成像能力必不可少，高帧率、高行频的成像优势，可适配高速产线运转节奏，杜绝成像拖影、画面模糊等问题。第四，设备需兼具高稳定性与小型化特点，适配洁净车间狭小的安装空间，可长时间连续稳定作业，不会出现性能衰减。

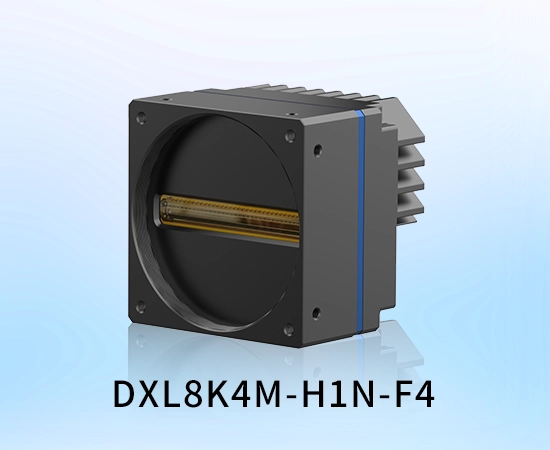

结合晶圆检测的全场景需求，这里推荐度申科技 DXL8K4M-H1N-F4线阵工业相机。这款相机专门针对高精度精密检测场景研发，搭载8K超高分辨率成像系统，搭配成熟的TDI分时频闪与多通道平场校正技术，能有效过滤环境与设备成像产生的噪点，精准识别晶圆划痕、颗粒、蚀刻瑕疵等各类大小缺陷。其优异的高行频性能，完美适配晶圆整片高速扫描检测需求，真正实现高精度、高效率同步兼顾。同时，相机采用轻量化紧凑型机身设计，适配半导体洁净车间的安装工况，防护性能扎实，可长期不间断稳定运行，彻底解决了传统检测设备 精度不足、效率偏低、稳定性差的行业痛点，适配各类制程晶圆的量产缺陷检测工作。
