PCBA检测的工业相机选型

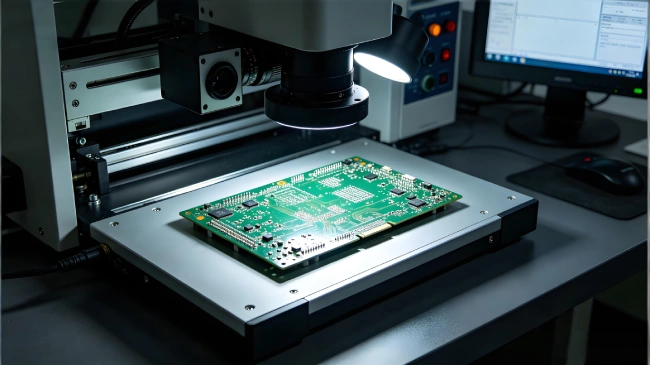

PCBA检测场景复杂，需先明确核心检测维度与工况：静态抽检侧重焊点饱满度、元器件错漏反;高速流水线 AOI 需兼顾短路、虚焊、线宽异常等微细缺陷;大尺寸背板则要平衡视野与分辨率。选型需围绕分辨率、快门机制、感光性能、传输接口四大核心参数，结合场景精准匹配，而非盲目追求高像素。
分辨率决定缺陷识别极限，需按 “视野 ÷ 最小缺陷尺寸 × 冗余系数” 核算。常规 PCBA 检测最小缺陷约 0.1mm，若视野为 200mm×150mm，理论需 2000×1500 像素，实际优选 2500 万及以上像素相机，预留 30% 冗余以保障边缘成像精度。快门机制上，高速流水线必须采用全局快门，杜绝卷帘快门的果冻效应与拖影问题;静态检测可按需选择，但全局快门兼容性更广。感光性能方面，60dB 以上动态范围能有效覆盖亮区焊点与暗区基材，避免过曝或欠曝，提升低对比度缺陷检出率。传输接口需匹配数据体量，高分辨率高帧率场景优先万兆光纤接口，抗电磁干扰、传输距离超 300 米，适配车间复杂电磁环境。
聚焦国产优质品牌，度申科技深耕工业视觉领域，针对 PCBA 检测全场景打造了全谱系相机方案，兼具技术创新与场景适配性。其DXS2500M-H 面阵相机搭载 2500 万像素全局快门传感器，79fps 高帧率可匹配中高速产线节拍，20Gbps 双光纤接口实现海量图像无损传输，丰富的 ISP 功能可优化图像锐度、抑制噪声，精准捕捉 0.1mm 级微细缺陷，适配常规 PCBA 的焊点、元器件外观检测。

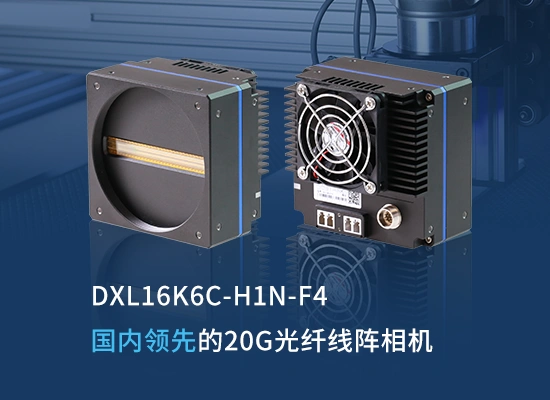

针对大尺寸 PCB 高速检测场景，DXL16K6C-H1N-F4线阵相机表现卓越。搭载 5μm 大像元全局快门与 63.5dB 动态范围，采用 TDI 分时频闪与多通道平场校正技术，暗场缺陷检出率显著提升;支持 40kHz 行频与 16384×6 分辨率，双光纤 20Gige 接口保障高速扫描下的图像稳定，完美适配大板宽、高速度的 PCB-AVI 检测场景。
面对高端精密检测，XGS6500-H1N 6500 万像素面阵相机凭借 2.3 英寸大靶面与全局曝光，可清晰呈现微间距线路、过孔偏移及字符不良等极致细节，全分辨率下 17.2fps 帧率兼顾精度与效率，是高密度 PCBA 检测的理想选择。
综上，PCBA 检测的工业相机选型，核心是 “场景适配为先、参数精准匹配”。度申科技依托自主研发的成像技术与全系列产品矩阵，可覆盖从常规抽检到高端精密检测的全场景需求，为电子制造企业提供高可靠、高性价比的国产视觉解决方案，助力 PCBA 检测提质增效，赋能智能制造升级。
