万兆网8K TDI黑白相机赋能薄膜表面质量视觉检测方案
薄膜卷材产业是新材料核心赛道，产品覆盖光学 PET 膜、锂电隔膜、BOPP 包装膜、CPP 流延膜、保护膜、镀铝膜、TPU 功能膜等，广泛供应显示、新能源、食品包装、电子模切等下游领域。下游终端对薄膜表面品质管控日趋严苛，微小表面缺陷会直接造成大批量成品报废。
传统薄膜产线依靠人工离线抽样检测，无法实现 100% 全幅面筛查；高速卷对卷生产工况下，人眼难以识别微米级细微瑕疵，漏检率高、质检标准不统一，人工成本持续攀升。挤出机、涂布机、分切机、复卷机产线持续高速走膜，亟需搭载高性能在线视觉检测系统。
针对透明 / 半透明薄膜卷材高速在线质检需求，我们推出万兆网 8K TDI 黑白线阵工业相机视觉检测方案。依托 TDI 高灵敏积分成像、高信噪比灰度成像、万兆网大带宽稳定传输优势，适配各类薄膜高速卷对卷工况，实现薄膜表面与内部缺陷连续在线识别，助力薄膜制造企业完成自动化品控升级。
-
应用场景

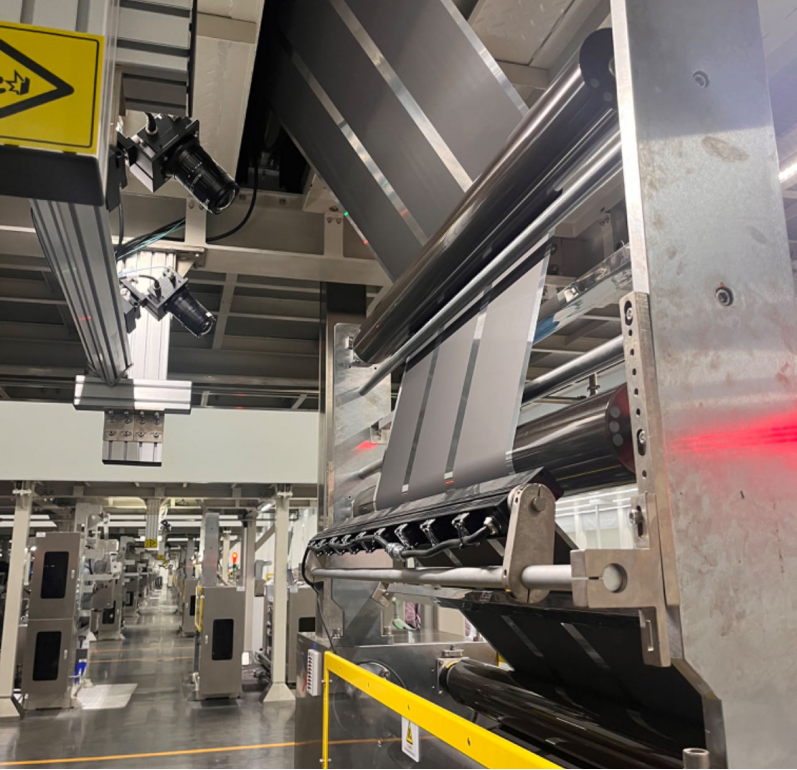

视觉检测设备安装于挤出、涂布、分切、复卷工序，薄膜匀速连续走料，线阵相机持续横向扫描膜材幅宽，实现卷材 100% 不间断全幅在线检测。
核心应用场景如下：
薄膜表面缺陷检测 薄膜内部缺陷检测 缺陷定位、分级与标记
薄膜表面缺陷检测
识别表面划伤、微划痕、黑点、脏污、析出物、褶皱、压痕、条纹、涂布不均、漏涂、晶点、鱼眼凝胶；
薄膜内部缺陷检测
检测针孔、微孔、内部杂质、气泡、厚薄不均、异物包裹等透光类缺陷；
缺陷定位、分级与标记
实时记录缺陷坐标、尺寸、灰度特征，图像自动存档；联动喷码、贴标机构标记不良区域，区分轻重缺陷实现卷材分级；
-
检测痛点和难点
产线运行速度高，极易产生运动模糊
现代化薄膜生产线走膜速度最高可达 200m/min，薄膜持续移动，单一线阵曝光时间极短；普通线阵相机感光不足，图像信噪比差，微小缺陷信号被噪声淹没。
透明 / 半透明材质，缺陷对比度低
薄膜透光性强，晶点、微孔、细微划痕灰度差异微弱，缺陷极易和基材融为一体，常规成像方案容易产生误检、漏检。
海量图像数据传输压力大
宽幅薄膜检测需要 8K 高线分辨率持续采集，图像数据流巨大，千兆网络带宽存在瓶颈，高速工况下容易出现丢帧、传输延迟，限制产线提速。
材质多样化，光学干扰复杂
产品包含透明膜、亚光膜、镀铝反光膜、多孔隔膜，部分膜材易产生镜面反光、光影畸变，干扰缺陷识别。
度申解决方案
方案配置建议
适配卷对卷产线在线检测晶点、划痕、气泡、厚薄不均、漏涂等缺陷，兼顾精度与高速稳定性：
相机：优先 8K/16K 线扫 CMOS 相机，宽幅产线采用多相机拼接实现全幅覆盖；搭配高精度编码器同步触发，保障产线纵向分辨率恒定，避免拖影丢帧。
镜头：选用 高分辨率线扫镜头，低畸变、边缘画质均匀，确保幅面边角缺陷清晰成像。
光源：标配线光源，双路组合效果最优，高反光薄膜追加偏振镜片抑制镜面反光。
部署要点：相机垂直安装于卷材正上方，光源角度按需微调；预留安装冗余适配不同幅宽；搭配万兆网采集卡保障数据传输稳定，整体模块化设计支持后续精度、幅宽升级。
项目
方案参数详情
相机
XLP8K4M10-H2-F4
数据接口
10GigE
镜头
高分辨率线阵定焦镜头，根据膜幅宽、工作距离选型
光源
线性透射背光光源、线性低角度漫射光源，支持明暗场组合打光
检测对象
光学 PET 膜、锂电隔膜、BOPP 包装膜、CPP 流延膜、保护膜、镀铝膜、TPU 功能薄膜等卷材
典型检测精度
稳定检出 0.05mm 级别微小缺陷，可根据镜头配置进一步提升精度
解决方案特点
-
TDI 积分成像，解决高速产线运动模糊难题
TDI 时间延迟积分技术，多行像素累积感光，大幅提升弱光环境下感光能力。薄膜高速移动状态下依然采集清晰图像，消除拖影，适配高速挤出、涂布、复卷产线。
-
8K 黑白灰度成像，贴合薄膜行业检测需求
薄膜绝大多数缺陷依靠灰度明暗差异识别，黑白相机信噪比更高、噪声更低；相比同规格彩色相机，带宽占用更小、采购成本更低，针对性满足卷材缺陷检测场景。
-
万兆网高速传输，破除大数据传输瓶颈
10GigE 万兆以太网接口，充足带宽承载 8K 线阵相机持续海量图像传输，杜绝高速工况下图像丢帧、数据卡顿，生产线无需降速运行，充分释放设备产能。
