高精度屏幕缺陷检测方案｜万兆网6500万像素工业相机赋能显示面板视觉质检
新型显示产业是电子信息核心支柱行业，涵盖 LCD 液晶面板、OLED 柔性屏、Mini/Micro LED、盖板玻璃、触控屏、车载显示屏、穿戴设备屏幕等产品。随着手机、车载电子、VR 终端、笔记本电脑不断普及，终端客户对屏幕外观、发光品质、尺寸精度要求持续升级。屏幕制造分为前段阵列、成盒以及后段模组工序，任意微小瑕疵都会造成屏幕功能失效或外观不良，直接导致成品报废。
传统屏幕检测大量依靠人工点亮目检，人眼长时间观测易产生视觉疲劳，微小亮点、暗点、划痕、脏污漏检率居高不下；同时人工检测标准主观性强，难以匹配大批量、高精度自动化产线需求。模组点亮检测、盖板外观检测、偏光片缺陷检测等工位，急需高分辨率视觉系统完成自动化质检。
针对屏幕高精密检测需求，我们推出万兆网 6500 万像素面阵工业相机视觉检测方案。依托超高分辨率成像、大动态范围、万兆网高速数据传输能力，适配屏幕模组、盖板玻璃、偏光片各类检测工况，实现微米级缺陷精准捕捉，助力显示企业搭建标准化自动化屏幕质检体系。
-

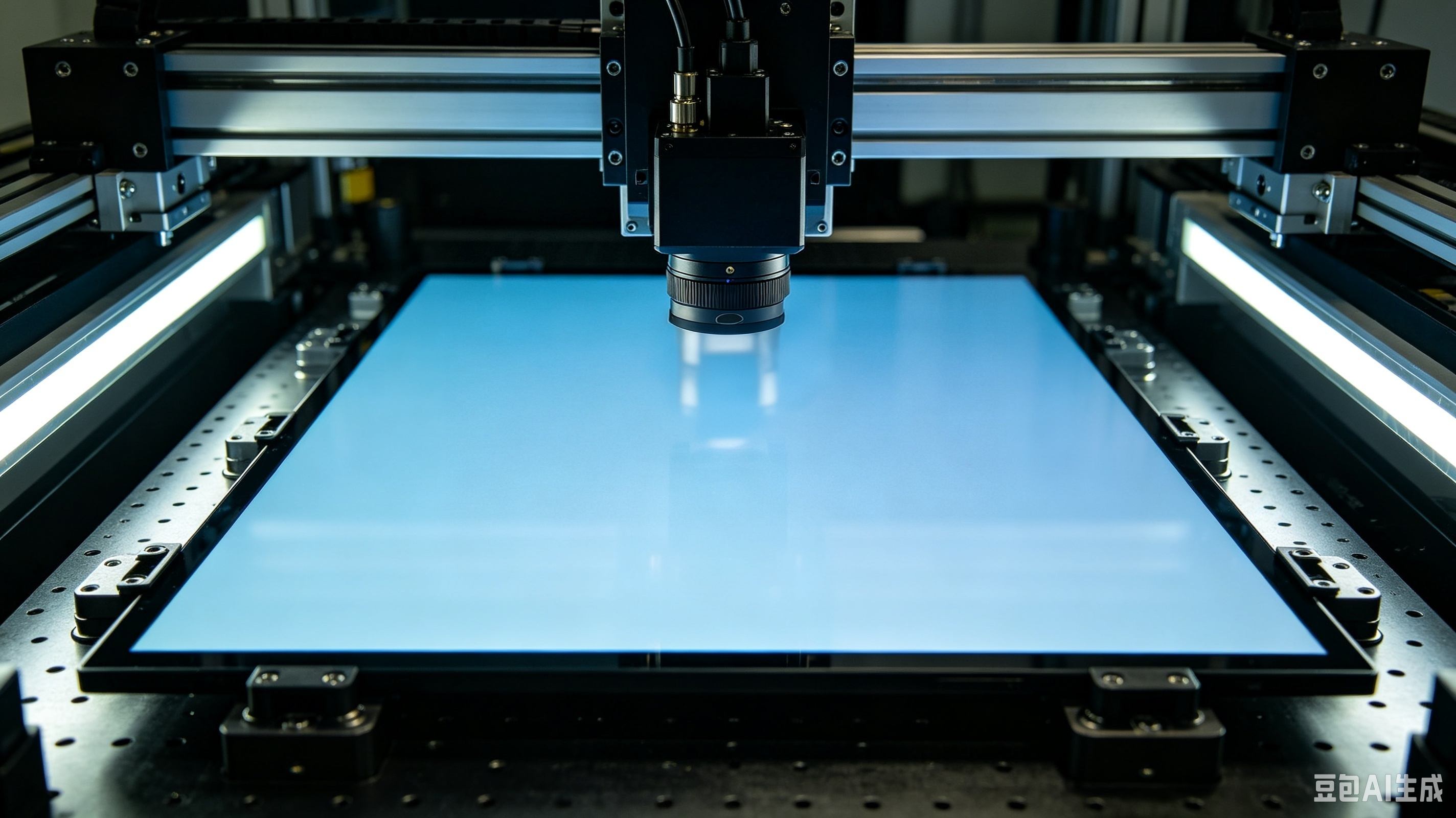

应用场景
视觉检测系统部署在屏幕后段模组、盖板来料、偏光片贴合、成品终检工位，可完成静态与运动状态下屏幕成像采集，实现面板全域自动化检测。
核心应用场景如下：
屏幕点亮电学缺陷检测 盖板玻璃 & 触控层外观检测 偏光片、光学膜材缺陷检测
屏幕点亮电学缺陷检测
检测亮点、暗点、彩点、亮线、暗线、Mura 不均、色偏、像素异常、区域亮度差异；
盖板玻璃 & 触控层外观检测
识别表面划痕、崩边、气泡、结石、脏污、裂纹、油墨偏移、丝印缺陷；
偏光片、光学膜材缺陷检测
检测膜材晶点、异物、褶皱、压痕、划伤、漏光、贴合气泡；
-

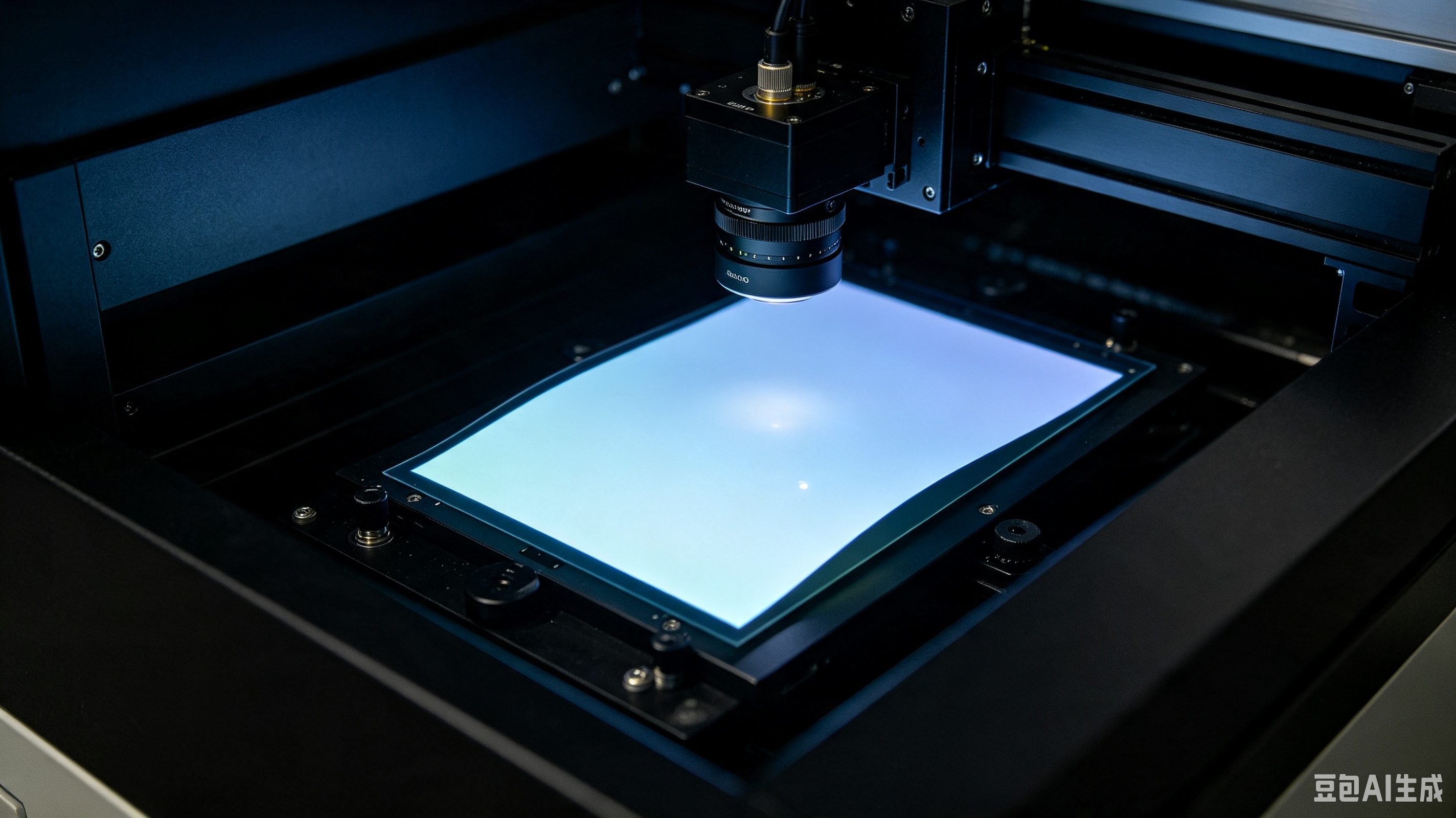

检测痛点和难点
缺陷尺寸微小，分辨率要求极高
1.屏幕良率管控需要识别微米级点缺陷、细微划痕，常规 2000 万、4000 万像素相机视野与精度难以兼顾；缩小视野会增加拍照次数，拖慢整线节拍。
明暗差异跨度大，动态范围要求严苛
2.屏幕点亮画面兼具高亮区域与暗态区域，Mura、微弱暗点对比度极低，普通相机容易出现高光过曝、暗部噪声大，微弱缺陷被噪声掩盖。
大数据传输存在带宽瓶颈
6500 万超高像素单张图像数据量大，传统千兆网接口传输缓慢，频繁触发图像缓存、丢帧，无法满足产线连续在线检测需求。
多种缺陷混合，光学干扰复杂
4.盖板玻璃极易产生反光；屏幕发光层、多层光学膜叠加，容易形成反射虚影，造成算法误检；同时需要区分真实缺陷与基材固有纹理。
度申解决方案
方案配置建议
适配手机、平板等中小尺寸屏幕外观与显示缺陷检测，依托 6500 万高像素面阵实现单帧全幅覆盖，兼顾微米级点缺陷识别与面状 Mura 检测：
相机：选用 6500 万像素全局快门面阵相机，大靶面感光芯片支持单帧覆盖主流尺寸屏体，无需多相机拼接；支持多曝光档位切换，可同步识别亮点、暗点、划痕、异物、Mura 等多类缺陷，适配亮屏、暗屏不同检测场景。
镜头：搭配匹配靶面规格的高分辨率低畸变 FA 定焦镜头，畸变＜0.1%，边缘解析力与像素规格完全匹配，保障屏体四角与中心成像清晰度一致，避免边缘缺陷漏检。
光源：表面划痕、镀膜缺陷采用漫射同轴 + 低角度环形光源组合，弱化盖板反光，凸显凹凸缺陷；Mura、亮暗点检测配照度均匀度＞95% 的积分球面光源，暗场环境下消除环境光干扰；高反光屏体追加偏振片消杂光。
部署要点：相机垂直正对屏体中心，按屏体尺寸微调工作距离；单工位可完成外观与显示质量全检。
项目
方案参数详情
相机
XGS6500M-H
数据接口
10GigE
镜头
高分辨率低畸变工业定焦镜头、远心镜头，根据视野、工作距离、检测精度选型
光源
幕点亮检测搭配背光模组，玻璃外观检测采用偏振光消除反光
检测对象
OLED 柔性屏、LCD 显示屏、车载屏、盖板玻璃、触控面板、偏光片、光学薄膜
检测内容
Mura、亮点 / 暗点 / 彩点、亮线暗线、表面划痕、脏污、崩边、气泡、油墨缺陷、贴合气泡、尺寸测量、对位偏差检测
典型检测精度
可达 3μm~8μm 微小缺陷稳定检出（依据镜头视野配置调整）
解决方案特点
-
6500 万超高像素，兼顾大视野与微米级精度
超高分辨率成像，单帧覆盖更大检测区域，减少平台多次移动拍照次数。既能捕捉大面积 Mura 不均，又能稳定识别微米级微小点缺陷、细划痕，平衡检测精度与检测效率。
-
万兆网高速传输，解决大图像传输瓶颈
10GigE 万兆网接口，承载 6500 万像素超大尺寸图像高速传输，避免图像卡顿、丢帧、延迟，保障流水线不间断运行，无需降低产线速度。
-
高动态范围成像，适配低对比度缺陷识别
相机具备优秀动态范围与信噪比，针对屏幕微弱 Mura、暗点这类低对比度缺陷成像能力突出，减少漏检，非常适合屏幕点亮检测场景。
