高速印刷在线品控方案｜万兆网8K TDI真彩色相机赋能包装印刷视觉检测
包装印刷行业作为消费品产业链关键一环，覆盖食品包装、医药彩盒、日化标签、软包装、烟包、不干胶标签等产品。当下终端品牌对印刷外观、色彩一致性、图案精度要求持续提升，同时印刷产线不断提速，竞争加剧倒逼工厂升级自动化质检体系。
传统印刷质检多采用人工离线抽检，抽样模式无法实现全幅检测，色差、漏印、套印偏差、墨点、划痕等缺陷极易漏检；人工判定标准主观化，返工成本高。高速轮转印刷机、柔印机、凹印机持续高速走料，亟需搭载在线视觉检测系统。
针对包装印刷高速卷材在线质检需求，我们推出了万兆网 8K TDI 真彩色相机视觉检测方案，依托 TDI 线阵高灵敏成像、原生真彩色还原、万兆网大带宽传输优势，适配各类卷材高速印刷工况，实现印刷图案全幅面实时缺陷检测，助力印刷企业实现自动化品控升级。
-
应用场景

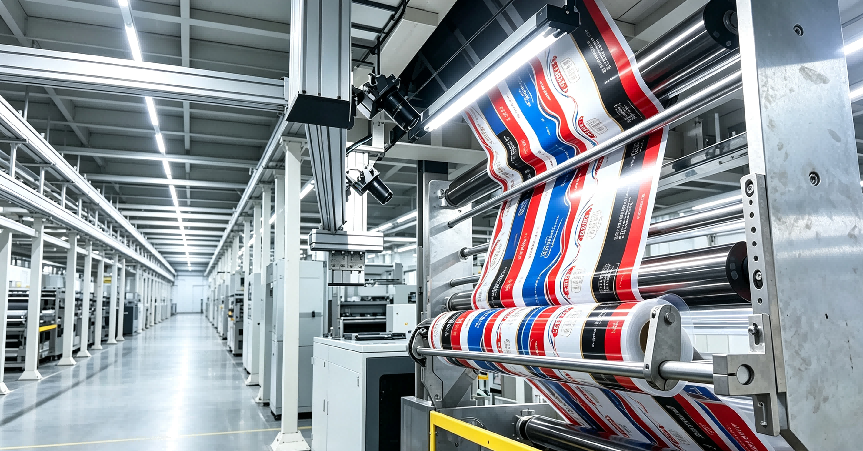

视觉检测设备安装于印刷机、复卷机、分切机工位，铜版纸、铝箔纸、不干胶、卡纸等卷材匀速走料，线阵相机连续扫描幅面，实现100% 全幅不间断在线检测。
核心应用场景如下：
印刷图案缺陷检测 套印精度检测 条码、文字与标识检测 色彩一致性检测
印刷图案缺陷检测
识别漏印、脏点、墨斑、划痕、气泡、刀丝、异物、针孔、蹭脏、脱墨等外观不良；
套印精度检测
检测多色印刷套印偏差、图文错位、边缘重影，保障图文规整度；
条码、文字与标识检测
检测字体残缺、条码模糊、二维码无法识别、字符漏印、图案变形；
色彩一致性检测
对比标准样稿，识别色差、偏色、局部墨色不均、色块缺失；
-
检测痛点和难点
产线运行速度快，易产生运动模糊
高速轮转印刷机卷材行进速度高，普通面阵相机存在拖影；常规线阵相机感光能力不足，高速工况下成像清晰度不足，微小缺陷难以捕捉。
色彩检测要求严苛
包装印刷大量彩色图文、渐变底色，黑白相机无法识别色差、偏色类缺陷；普通彩色线阵相机信噪比低，浅色系细微色差辨识度差。
基材种类繁杂，反光干扰严重
检测基材包含哑膜、亮膜、铝箔、铜版纸、透明薄膜，亮面材料极易产生镜面反光，造成图像过曝，掩盖细小印刷瑕疵。
高分辨率图像数据流量巨大
宽幅卷材检测需要高分辨率成像，连续采集产生海量图像数据，千兆网络带宽瓶颈明显，容易出现丢帧、数据延迟，制约产线速度。

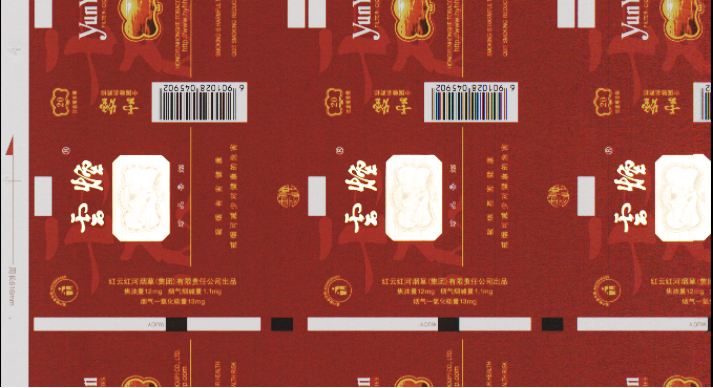

度申解决方案
方案配置建议
适配高速卷对卷 / 单张纸包装印刷产线，可检测套印偏差、色差、漏印、刀丝、脏点及烫金 / 镭射纹理缺陷，8K 真彩线阵兼顾宽幅覆盖、微米级精度与色彩还原度：
相机：选用 8K 彩色线阵 CMOS 相机，RGB 三通道真彩成像，高行频适配高速产线；搭配高精度编码器同步触发，保障走料方向分辨率恒定，避免纵向形变；支持多曝光模式，兼容烫金、镭射等特殊材质成像。
镜头：匹配线扫专用高分辨率镜头，低畸变、全幅解析力均匀，契合 8K 像素密度；超宽幅产线可采用多镜头无缝拼接，确保边角色差与清晰度一致。
光源：标配高亮线性白光光源，0° 直射还原真实色彩与套印精度；烫金 / 镭射区域追加 15°-30° 斜射线光源凸显纹理缺陷；薄膜类包装选配背光源检测针孔、漏印。
部署要点：相机垂直安装于料带正上方，光源角度随基材特性微调。
项目
方案参数详情
相机
XLP8K6C10-H2-F4
数据接口
10GigE
镜头
高分辨率线阵定焦镜头 / 远心镜头，依据卷材幅宽、工作距离选配
光源
线性漫射光源、线性同轴光源
检测对象
铜版纸、哑粉纸、白卡、灰底白、牛皮纸、特种艺术纸、热敏纸、不干胶底纸、瓦楞纸板、PET、BOPP、PE、铝箔、电化铝、马口铁、铝制罐片
典型检测精度
0.1mm 微小缺陷稳定检出，套印偏差微米级测量识别
解决方案特点
-
TDI 积分成像，攻克高速运动中感光弱问题
TDI 时间延迟积分技术，多行像素累积感光，卷材高速移动状态下提升感光效率，消除图像拖影，在高速印刷产线依然获取清晰图像，适配高速轮转印刷设备。
-
原生 8K 真彩色成像，精准管控色彩品质
原生 RGB 彩色输出，色彩还原度高，有效识别色差、偏色、色块不均等黑白相机无法检测的色彩缺陷，满足高端彩盒、标签、烟包等高标准印刷品质检需求。
-
万兆网高速传输，解决大数据传输瓶颈
10GigE 万兆网接口，带宽充足，稳定承载 8K 线阵相机持续海量图像数据传输，避免高速度下丢帧、卡顿，充分释放印刷机产能，无需降速生产。
