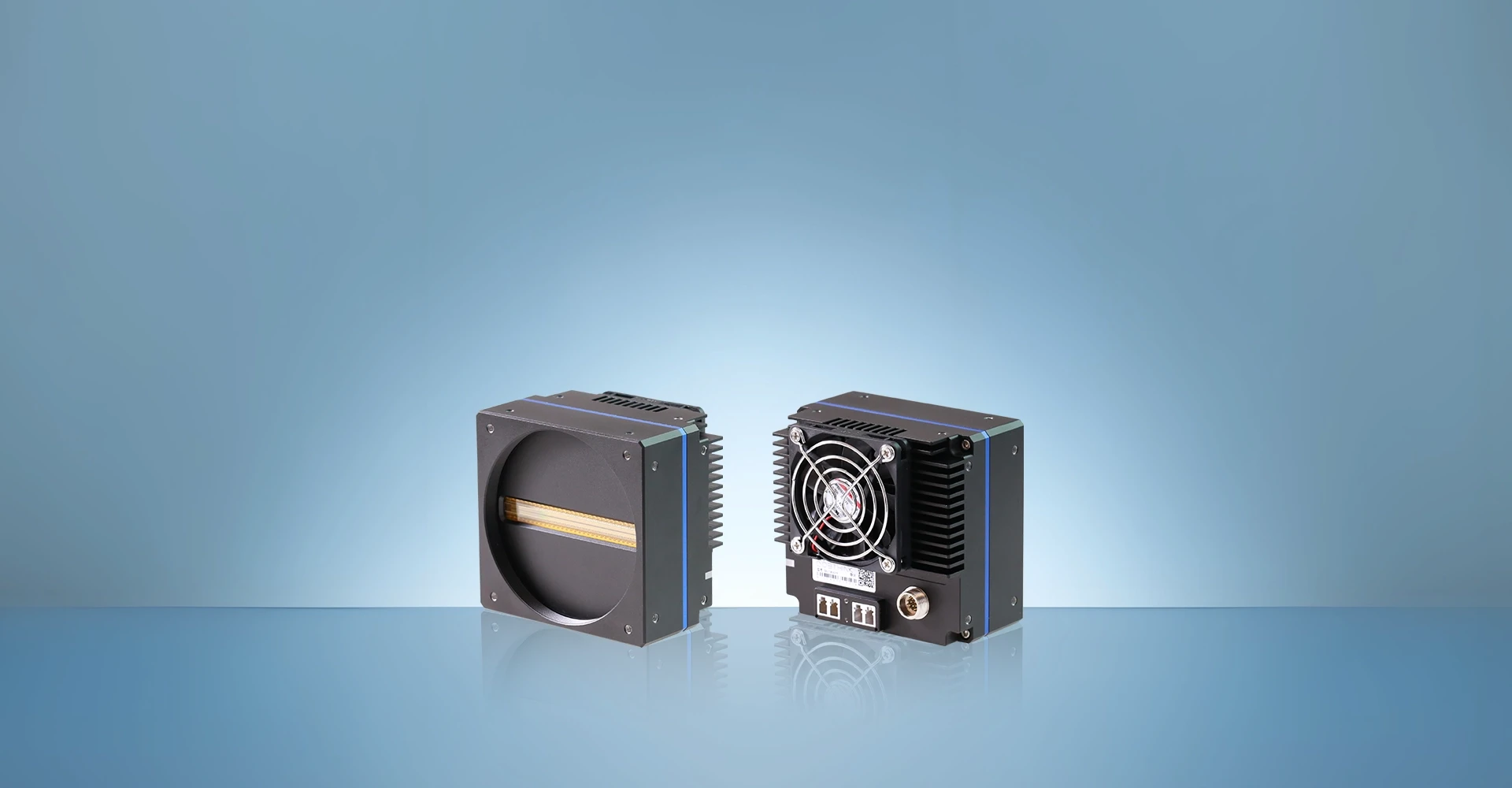

DXL16K12CT-H1NF

产品特点

•

  16K 像素，5um 像元，真彩相机

•

  20G 带宽，40.5KHz 行频（4TDI 模式）

•

  支持 FPN 校正，平场矫正，颜色空间校正，黑电平矫正

•

  光纤传输，不受电磁干扰，传输距离 300 米

产品参数

• 传感器类型

  CMOS,全局快门（Global Shutter）

• 分辨率

  16384×12

• 像元尺寸

  5.0um×5.0um

• Sensor 靶面尺寸

  81.92mm

• 黑白/彩色

  彩色

• 最大行频

  40.5K（4TDI 模式）

• 动态范围

  63.5 dB

• 模拟增益

  1x~2x，0.125x 可调步进

• 曝光时间

  2.95us~40ms，0.1us 可调步进

• 曝光模式

  支持手动曝光 、自动曝光 、脉宽控制曝光

• 闪光灯模式

  支持单路闪光灯输出
  支持 2/3/4 路分时频闪（TDI 分时频闪）

• 输出图像格式

  BayerGR8 、BGR8 、RGB8、Mono8 、YUV422

• 像素合并

  1x1、1x2、1x4、2x1、2x2、2x4、4x1、4x2、4x4

• 镜像

  支持水平镜像、垂直镜像

• 触发信号来源

  内触发（相机内部产生行/帧信号）、外触发

• 外触发模式

  行触发、帧触发、行+帧触发

• 行频控制

  相机内部倍频/分频（外触发） 、软件设置（内触发）

• ISP 功能

  FPN 校正、平场矫正、对比度调节、伽马校正、查找表、锐度调节、
  降噪、黑电平校正

资料下载

• 软件驱动

  度申全系列相机驱动

  PNG / 179.12KB

  立即下载

应用场景

PCB/AOI

01

3C电子

02

印刷

03

纺织

04

农业色选

05

应用案例

•

  高密度线路时代，度申双光口16K TDI真彩相机赋能PCB质量检测

  度申DXL系列双光口16K TDI相机，凭借5um大像元、出色的图像质量以及TDI下分时频闪等创新功能，适配各类PCB检测工况，实现PCB全幅面实时缺陷检测，赋能PCB企业实现自动化品控升级。
