USB 600万黑白/彩色相机在消费电子贴合制程中的应用
消费电子行业具有产品迭代快、制程复杂度高、自动化程度强的特点。手机、平板、笔记本电脑、可穿戴设备和显示模组等产品，都离不开高精度组装工艺。
在整机组装过程中，屏幕与机身、屏幕与 OCA 胶、背板与中框、保护膜与盖板、导电胶与 FPC、摄像头装饰件与壳体等位置，都需要依靠视觉系统完成定位、识别和检测。
其中，屏幕贴合与辅料贴合是影响最终良率的关键工序。这类工序不仅要求设备动作快，更要求视觉系统能够稳定识别边缘、定位 Mark 点、检测胶线宽度、判断贴合状态，并在连续生产中保持一致的检测结果。
本次方案采用 USB 600 万黑白 / 彩色工业相机，可根据检测对象灵活选择黑白或彩色成像，兼顾定位精度、细节识别和快速集成需求。
-

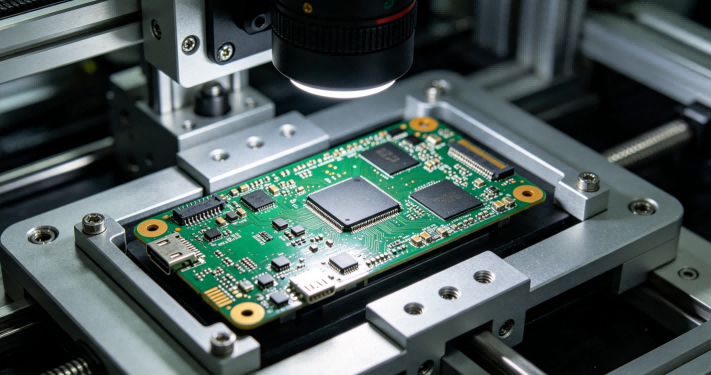

应用场景
屏幕贴合和辅料贴合是消费电子组装中的核心工序。视觉系统需要在贴合前准确识别屏幕、盖板、OCA 胶、胶框和机身位置保护膜、导电胶、背胶、泡棉、铜箔、石墨片等，确保贴合位置准确、角度正确、边缘对齐。
核心应用场景如下：
屏幕贴合视觉定位 辅料贴合视觉检测 贴合前后质量检测
屏幕贴合视觉定位
•屏幕与机身贴合定位；
•屏幕盖板与 OCA 胶贴合；
•显示模组与中框组装定位；
辅料贴合视觉检测
•保护膜贴合定位与偏移检测；
•导电胶点胶路径与胶线宽度检测；
•背胶贴合位置检测；
贴合前后质量检测
•贴合边缘是否对齐；
•是否存在偏位、翘边、溢胶；
•胶线是否连续、均匀、过宽或过窄； -

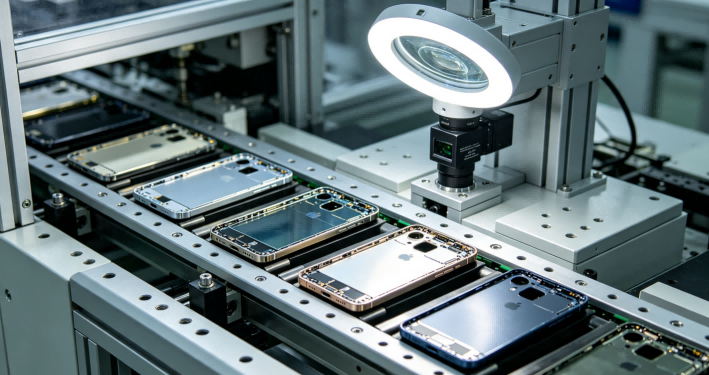

检测痛点和难点
定位精度要求高
屏幕贴合和辅料贴合通常对微米级定位敏感。即使是轻微偏移，也可能导致贴合不良、边缘错位、组装间隙不均，甚至影响后续功能测试。
反光与透明材料干扰
消费电子材料中常见玻璃、薄膜、金属、胶带、油墨、镀层和曲面结构。这些材料容易产生反光、眩光、透明区域干扰和边缘虚像，增加视觉识别难度。
节拍压力大
消费电子产线通常要求高节拍运行。视觉系统不仅要检测准确，还要具备稳定的成像速度、传输效率和算法处理能力，避免成为整线瓶颈。

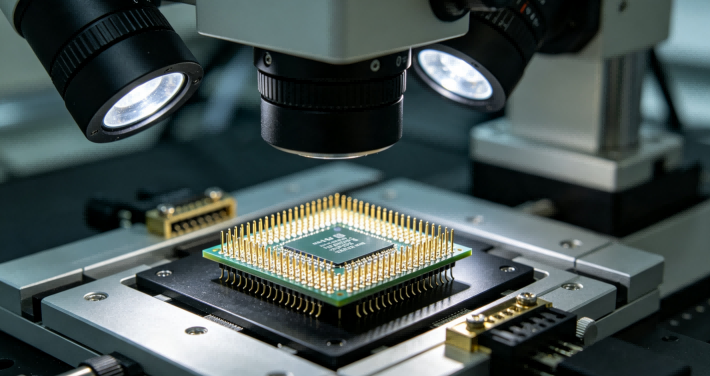

度申解决方案
方案配置建议
适配 OCA 光学胶、盖板与显示模组、FPC / 保护膜等贴合工序，可识别气泡、溢胶、偏位、缺胶、层间异物、贴合不均等缺陷：
相机：中小尺寸模组选用500/600/1200万像素全局快门面阵相机，匹配高速产线节拍。
镜头：精密偏位与微缺陷检测配远心镜头，低畸变、大景深，消除工件高度差带来的尺寸误差；常规外观检测选用高分辨率 FA 定焦镜头，平衡成本与成像质量。
光源：层间气泡、异物采用同轴 + 低角度漫射环形光源组合，凸显界面缺陷；溢胶、缺胶用斜射条形光源强化胶体边界；透明件贴合追加平行背光源凸显轮廓偏位；高反光基材搭配偏振片消镜面杂光，提升缺陷对比度。
部署要点：相机垂直于贴合面安装，可搭配分光棱镜实现单相机多光路检测。
项目
方案参数详情
相机
MUV600M-H/MUV600-H
数据接口
USB3.0接口
镜头
低畸变定焦镜头 / 远心镜头，根据检测距离与视野选配
光源
环形光源 / 漫射光源 / 同轴光源 / 条形光源 / 背光源，按材质组合使用
检测对象
屏幕、盖板、OCA 胶、胶框、保护膜、导电胶、背胶、泡棉、铜箔、石墨片、装饰件
检测内容
视觉定位、边缘识别、Mark 点定位、胶线宽度测量、偏位检测、漏贴检测、气泡检测、脏污检测
解决方案特点
-
高节拍支持，适配消费电子产线效率
消费电子产线对节拍要求高。600 万像素相机在提供足够分辨率的同时，仍能支持高速成像与传输，适合连续生产环境下的定位、识别和检测任务。
-
黑白 / 彩色可选，适配不同检测需求
黑白相机适合边缘定位、Mark 点识别、胶线测量和高反差缺陷检测；彩色相机适合保护膜色差、导电胶颜色变化、辅料类型识别和表面脏污判断。两种成像方式可根据工序灵活配置。
-
USB3.0接口，便于快速集成
USB3.0接口具备通用性强、部署灵活、调试方便的特点。设备厂商可以快速将视觉方案集成到贴合机、组装机、检测台和自动化工作站中，降低接口适配难度。
