光伏电池片PL高效质检方案｜创新双USB 2500万黑白相机赋能光致发光视觉检测
光伏产业是新能源赛道核心支柱，随着 TOPCon、HJT、IBC 等新型电池技术大规模量产，电池片良率管控成为企业盈利关键。硅片、电池片生产过程中产生的隐裂、晶格缺陷、杂质污染、同心圆等内部缺陷，无法依靠常规可见光外观检测识别。
PL 光致发光检测作为光伏行业无损检测核心工艺，利用激光激发硅材料产生红外荧光，捕捉电池内部载流子复合差异，精准暴露各类隐性缺陷。传统方案多采用高价短波红外相机、万兆光口相机，设备投入成本高；普通 USB 相机带宽不足、分辨率偏低，难以兼顾精度与产能。
针对光伏电池片在线 PL 检测场景，我们推出自研创新双 USB 口 2500 万黑白工业相机，双通道聚合实现等效 10G 带宽，兼顾高分辨率成像、高速数据传输与极致性价比，适配硅片来料、电池制程中段、成品全流程 PL 在线检测，助力光伏企业搭建低成本、高效率自动化缺陷筛查体系。
-
应用场景
PL 视觉检测设备布置于硅片分选、扩散后、镀膜工序、成品电池分选工段，激光激发电池片产生近红外光，相机采集 PL 图像，实现电池片 100% 无损在线检测。
核心应用场景如下：
硅片来料缺陷筛查 制程中段电池片 PL 检测 成品电池内部缺陷检测成品电池内部缺陷检测
硅片来料缺陷筛查
检测原生硅片同心圆、晶格不均、边缘缺陷、微小隐裂、金属杂质污染，从源头拦截不良硅片；
制程中段电池片 PL 检测
识别制绒、扩散、镀膜工艺带来的钝化不均、舟框印、吸盘印、局部低效区域；
成品电池内部缺陷检测
3.检出微隐裂、断栅、黑斑、暗区、复合中心缺陷、局部发光异常；
-

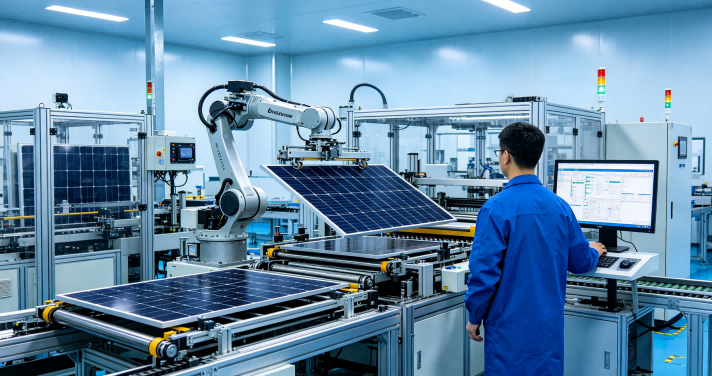

检测痛点和难点
PL 信号微弱，对相机感光性能要求高
硅材料受激产生的红外荧光信号强度低，属于弱光成像场景，普通相机信噪比不足，微小缺陷对比度低，极易发生漏检；
分辨率与产线节拍难以平衡
需要足够像素识别微米级微裂纹，高分辨率图像产生海量数据流；传统单 USB 接口带宽上限低，传输卡顿、丢帧，制约产线速度；
高端成像硬件采购成本居高不下
10GigE 光口、短波红外专用相机造价昂贵，中小光伏产线改造投入压力大，大面积普及自动化 PL 检测存在成本门槛；
度申解决方案
方案配置建议
适配晶硅硅片 / 电池片光致发光检测，精准识别隐裂、位错、断栅、低效区、杂质等内外部缺陷，2500 万黑白面阵兼顾单帧全幅覆盖与近红外高灵敏度：
相机：选用 2500 万像素黑白面阵 CMOS 相机，近红外波段量子效率高、读出噪声低，可精准捕捉硅基微弱发光信号；大靶面单帧覆盖主流尺寸硅片，无需多相机拼接；支持短曝光模式，适配高速产线步进节拍。
镜头：搭配匹配靶面的高分辨率低畸变 FA 镜头，大光圈提升通光量，全幅解析力均匀，保障硅片边缘缺陷成像清晰无畸变；镜头前端预留滤光片安装位，适配产线安装空间。
激发光学系统：配套高功率匀面激发光源（窄带激光 / LED），搭配长通滤光片隔绝激发杂光，仅透过 PL 发光信号，避免明暗差导致误判；优化入射角度抑制硅片镜面反射。
部署要点：相机垂直正对硅片中心，激发光源斜向入射。
项目
方案参数详情
相机
GD2500M-H
数据接口
双 USB3.0口
镜头
高分辨率近红外定焦镜头
光源
808nm红外激光激发光源
检测对象
单 / 多晶硅片、TOPCon/HJT/IBC 各类光伏电池片
检测内容
微隐裂、同心圆、杂质黑斑、舟框印、吸盘印、钝化不均、断栅、局部发光暗区、晶格缺陷检测、缺陷尺寸标定、位置定位
解决方案特点
-
自研双 USB 创新架构，等效 10G 带宽，突破传输瓶颈
独家双 USB 双通道聚合技术，实现等效 10G 传输带宽，解决 2500 万高分辨率图像大数据传输难题；相比传统单 USB 相机，大幅提升帧率，满足高速产线不间断采集，无需降速生产。
-
极致性价比，大幅降低产线自动化投入
对比 10GigE 光口高端相机，硬件采购成本显著下降；无需额外购置光纤采集卡，兼容现有 USB 自动化设备，存量产线改造简单，降低光伏企业 PL 检测自动化落地门槛。
-
黑白相机优化红外感光，适配 PL 弱光成像场景
针对光伏 PL 近红外成像场景调校传感器响应，高信噪比、低暗噪声；黑白成像消除色彩通道噪声，更适合依靠灰度明暗区分内部缺陷，相比彩色相机成像效果更佳。
